Les options de « Champs scalaires » disponibles dans le navigateur « Vue » vous permettent d’afficher les valeurs de résultats liées à chaque point du modèle de différentes manières.
Veuillez noter que le type d’affichage doit correspondre au type de résultat : par exemple, les isosurfaces représentant les résultats du maillage de volume fini 3D ne peuvent pas être appliquées aux résultats de pression de surface 2D.

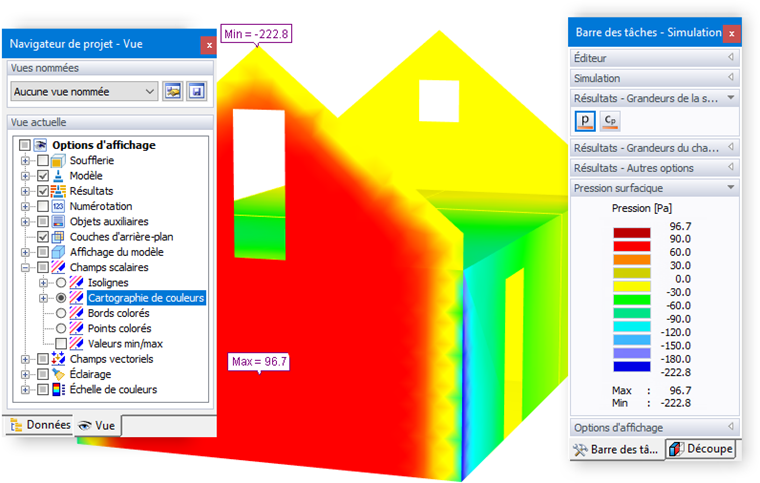

L’option d’affichage « Cartographie de couleurs » est définie par défaut. Elle convient à tous les types de résultats et d’affichages de modèles, car elle s’adapte automatiquement. Dans le panneau, les onze couleurs principales avec les valeurs correspondantes sont représentées. Vous pouvez ajuster à la fois les couleurs et les valeurs, si nécessaire (voir le chapitre Cartographie des couleurs).
Les isolignes représentent les lignes de points avec des résultats égaux. Par défaut, onze couleurs sont attribuées aux lignes présentant des valeurs à des intervalles équidistants. Les isolignes peuvent être utiles pour une impression monochrome.

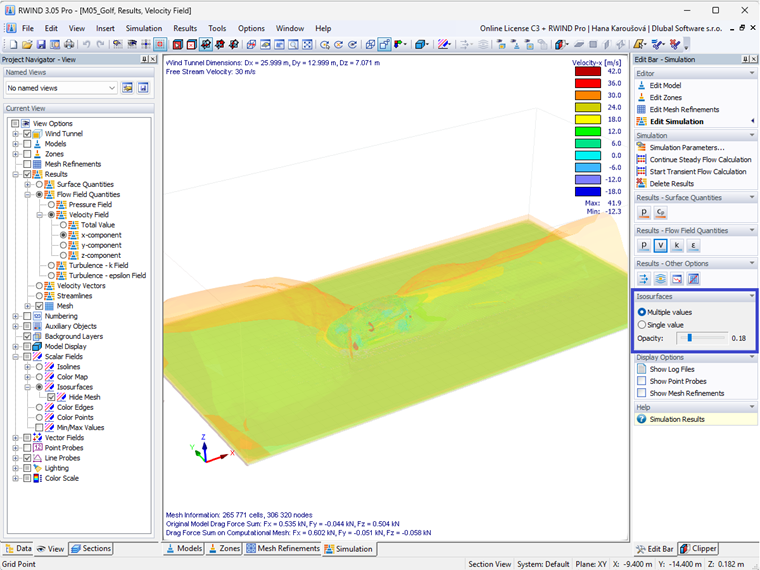

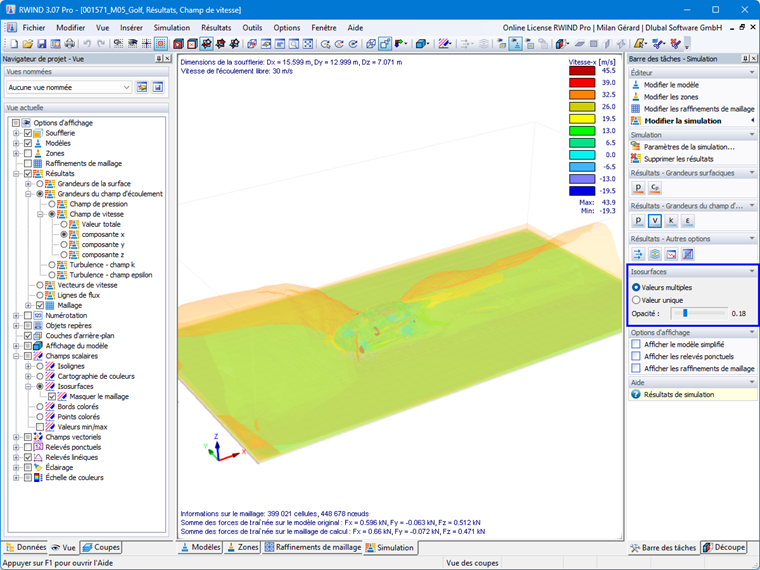

Les isosurfaces sont ces surfaces présentant des valeurs identiques à la sortie du maillage de volume fini 3D. Cette option peut être utilisée pour afficher un champ de pression et les résultats du champ de vitesse. Plusieurs valeurs par défaut ou une seule valeur arbitraire peuvent être sélectionnées.

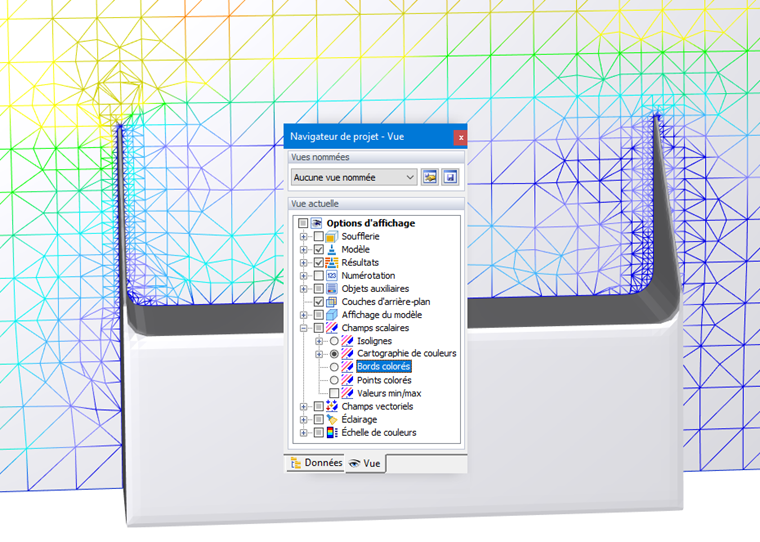

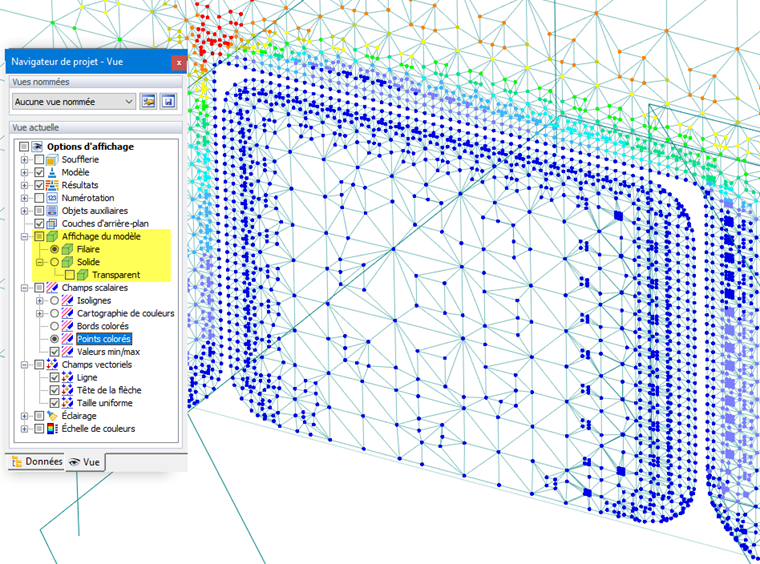

Les options « Bords colorés » et « Points colorés » illustrent les résultats du maillage de volume fini 3D. Ainsi, elles sont utiles pour afficher les résultats du champ de pression et du champ de vitesse au moyen de lignes de maillage colorées ou de nœuds de maillage colorés, respectivement.
Si vous activez l’option « Valeurs min/max », les valeurs extrêmes du type de résultat sélectionné sont affichées. Vous pouvez afficher les valeurs ordinaires en déplaçant le pointeur sur la surface ou dans le plan de coupe.
