Možnosti "Skalární pole" dostupné v navigátoru "Zobrazení" vám umožňují zobrazit hodnoty výsledků vztahující se k jednotlivým bodům modelu různými způsoby.
Alternativně vyberte možnost Zobrazit z tlačítka Seznam na panelu nástrojů.
Upozorňujeme, že typ zobrazení musí odpovídat typu výsledku: Například izoplochy reprezentující 3D výsledky konečné objemové sítě nelze použít na výsledky 2D plochého tlaku.

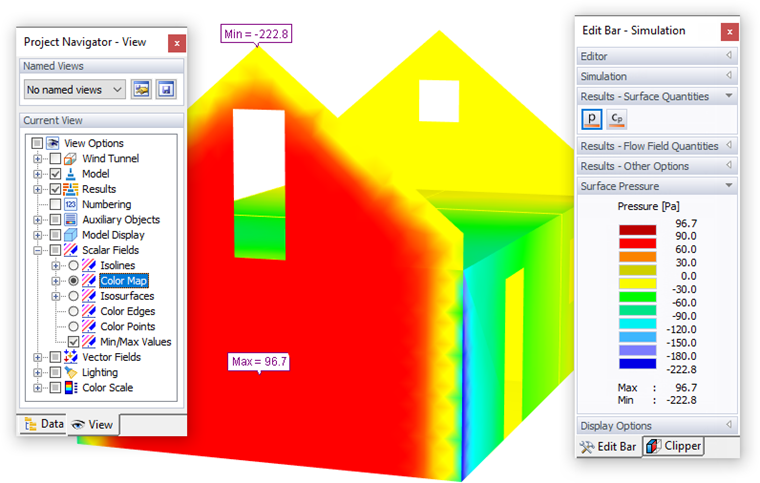

Možnost zobrazení "Barevná mapa" je nastavena jako výchozí. Hodí se pro všechny typy výsledků a zobrazení modelů, protože je automaticky přizpůsoben. V panelu je zobrazeno jedenáct hlavních barev s odpovídajícími hodnotami. Pokud je to nutné, můžete upravit jak barvy, tak hodnoty (viz kapitola Barevná mapa).
Izolinie představují čáry bodů se stejnými výsledky. Ve výchozím nastavení je izoliniím přiřazeno jedenáct barev s hodnotami v ekvidistantních intervalech. Izolinie mohou být užitečné pro tisk grafiky na monochromatickou tiskárnu.

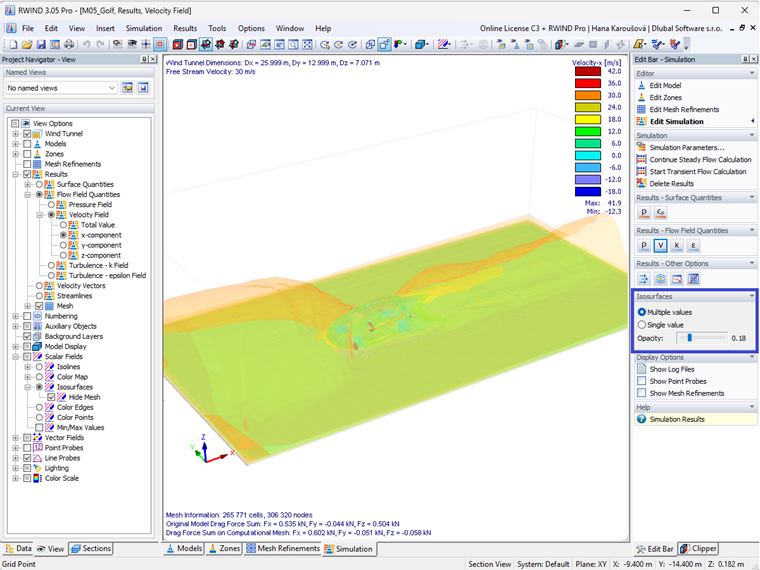

Izoplochy jsou plochy s identickými hodnotami jako výstupy 3D konečné objemové sítě. Tuto možnost lze použít k zobrazení tlakových polí a výsledků polí rychlosti. Může být vybráno buď více výchozích hodnot nebo jedna libovolná hodnota.

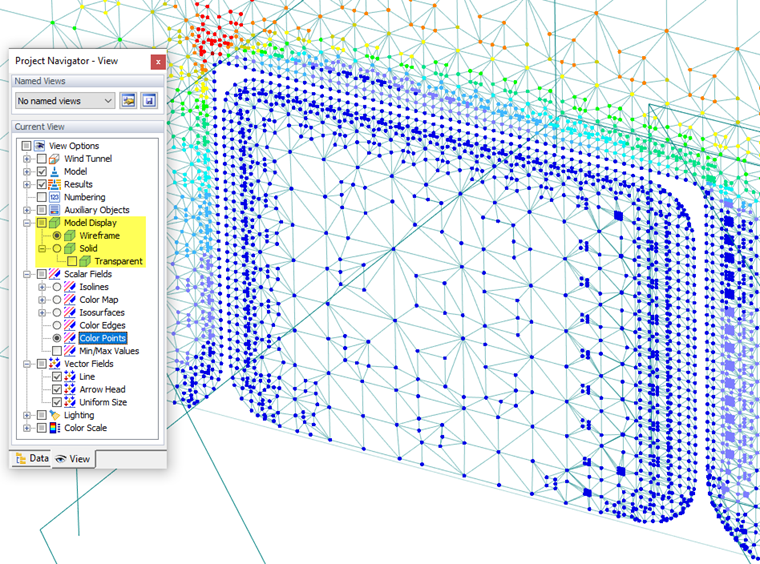

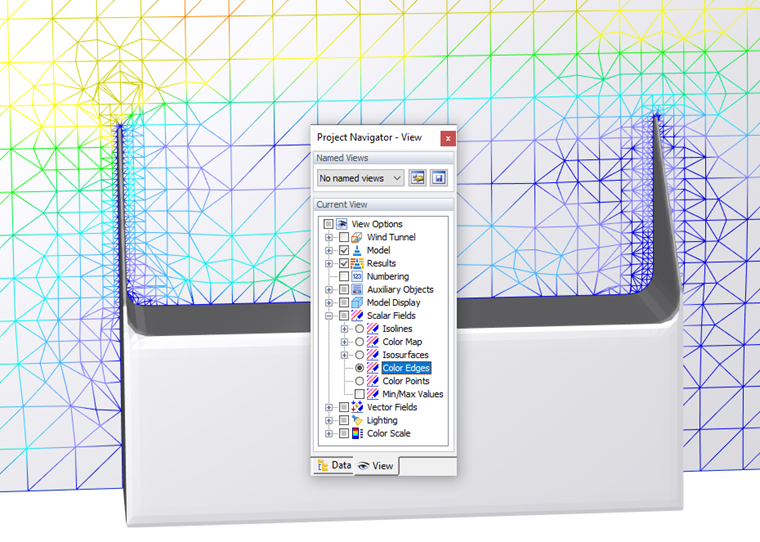

Možnosti "Barevné hrany" a "Barevné body" ilustrují výsledky 3D konečné objemové sítě. Proto jsou užitečné pro zobrazení výsledků tlakových polí a polí rychlosti prostřednictvím barevných linií sítě nebo barevných uzlů sítě.
Při aktivaci možnosti "Min/Max hodnoty" se zobrazí extrémní hodnoty vybraného typu výsledku. Můžete zobrazit běžné hodnoty přemístěním ukazatele přes plochu nebo v rovině řezačky.
V závislosti na vybraném typu výsledků je výhodnější zobrazení "Plný/Průhledný model" nebo "Drátový model" při hodnocení výsledků. Dále můžete vybrat možnost Zobrazit model z tlačítka Seznam na panelu nástrojů.
