Opcje "Pola skalarne" dostępne w nawigatorze "Widok" pozwalają na wyświetlanie wartości wyników związanych z każdym punktem modelu w różny sposób.
Alternatywnie, wybierz opcję Wyświetl z przycisku Lista na pasku narzędzi.
Należy pamiętać, że typ wyświetlania musi odpowiadać typowi wyniku: Na przykład izopowierzchnie reprezentujące wyniki 3D siatki objętości skończonej nie mogą być zastosowane do 2D wyników ciśnienia na powierzchni.
Opcja wyświetlania "Mapa kolorów" jest ustawiona domyślnie. Pasuje do wszystkich typów wyników i wyświetlania modelu, ponieważ jest automatycznie dostosowywana. Na panelu przedstawionych jest jedenaście głównych kolorów z odpowiadającymi im wartościami. Możesz dostosować zarówno kolory, jak i wartości, jeśli to konieczne (zobacz Rozdział Mapa kolorów).
Izolinie reprezentują linie punktów z równymi wynikami. Domyślnie, jedenaście kolorów jest przypisanych do linii z wartościami w równych odstępach. Izolinie mogą być przydatne do drukowania grafik na drukarce monochromatycznej.

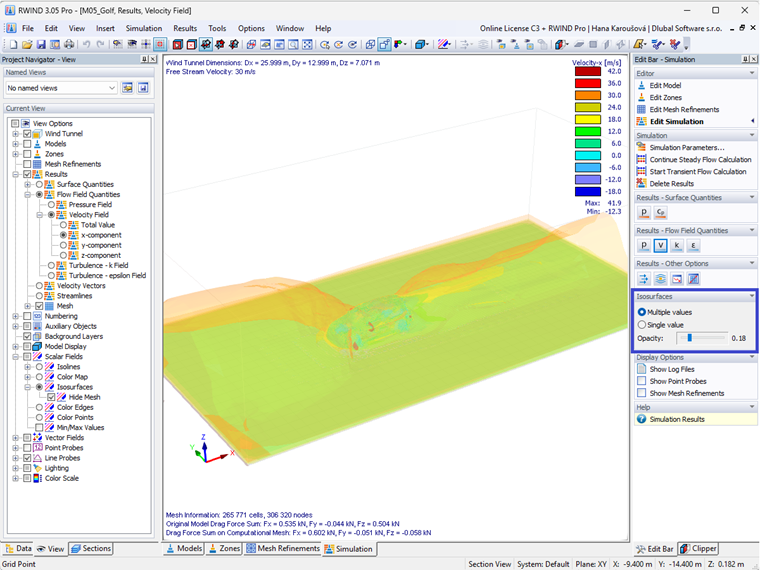

Izopowierzchnie to te powierzchnie, które cechują się identycznymi wartościami z wynikami 3D siatki objętości skończonej. Ta opcja może być używana do wyświetlania pola ciśnienia oraz wyników pola prędkości. Można wybrać albo wiele domyślnych wartości, albo jedną dowolną wartość.

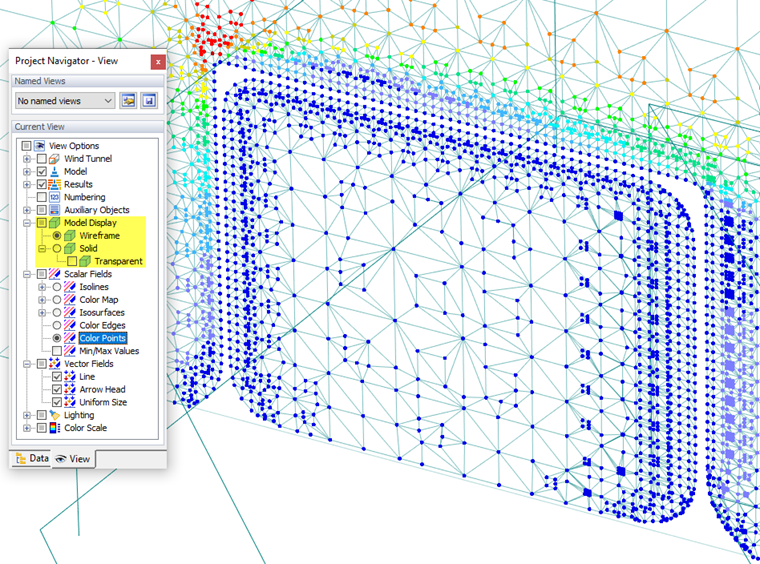

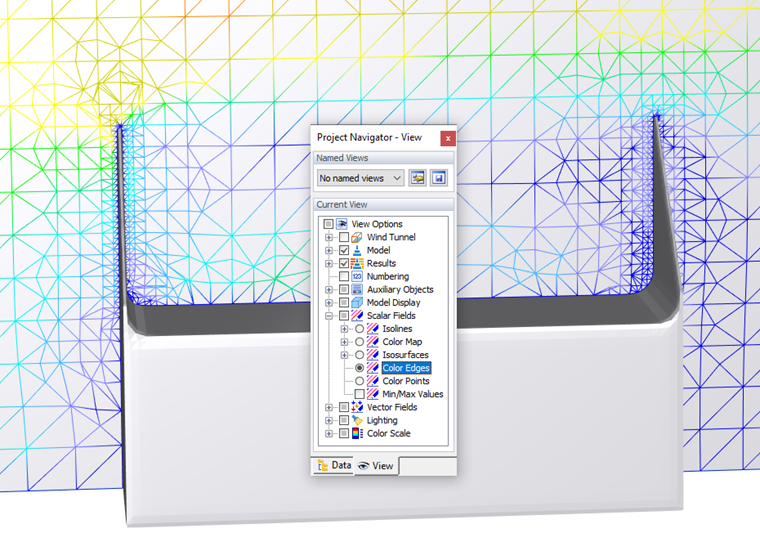

Opcje "Kolorowe krawędzie" i "Kolorowe punkty" ilustrują wyniki 3D siatki objętości skończonej. Tym samym, są użyteczne do wyświetlania wyników pola ciśnienia i pola prędkości za pomocą kolorowych linii siatki lub kolorowych węzłów siatki, odpowiednio.
Po włączeniu opcji "Min/Max Wartości", wyświetlane są wartości ekstremalne wybranego typu wyniku. Możesz wyświetlić zwykłe wartości, przesuwając wskaźnik po powierzchni lub w warstwie przecinającej.
W zależności od wybranego typu wyników, widok "Model bryłowy/przezroczysty" lub widok "Model szkieletowy" jest korzystny przy ocenie wyników. Można również wybrać opcję Wyświetlanie modelu z przycisku Lista na pasku narzędzi.
