As opções de "Campos Escalares" disponíveis no navegador "Exibição" permitem que você visualize os valores de resultados relacionados a cada ponto do modelo de diferentes maneiras.
Como alternativa, selecione a opção Exibição no botão Lista na barra de ferramentas.
Observe que o tipo de exibição deve corresponder ao tipo de resultado: por exemplo, isosuperfícies que representam resultados de malha de volume finito 3D não podem ser aplicadas a resultados de pressão em superfície 2D.
@image029573#

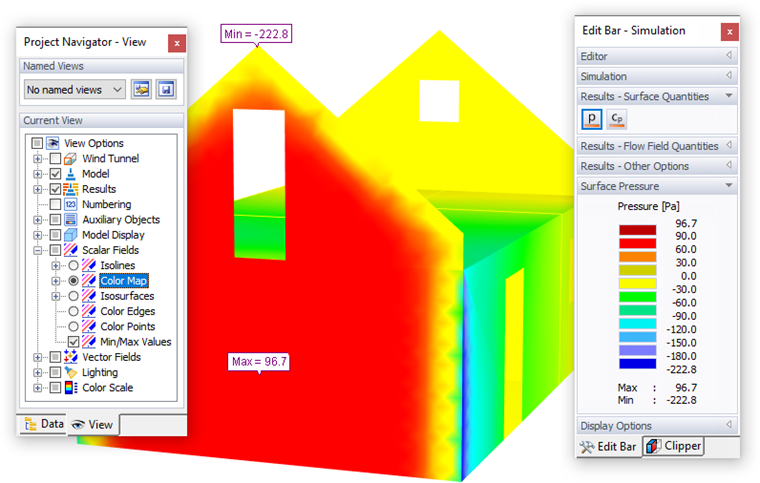

A opção de exibição "Mapa de Cores" é configurada por padrão. Ela se adapta a todos os tipos de resultados e exibições de modelo, pois é ajustada automaticamente. No painel, as onze cores principais com os valores correspondentes são representadas. Você pode ajustar tanto as cores quanto os valores, se necessário (veja o Capítulo Color Map).
Isolinhas representam as linhas de pontos com resultados iguais. Por padrão, onze cores são atribuídas às linhas com valores em intervalos equidistantes. Isolinhas podem ser úteis para imprimir gráficos em uma impressora monocromática.

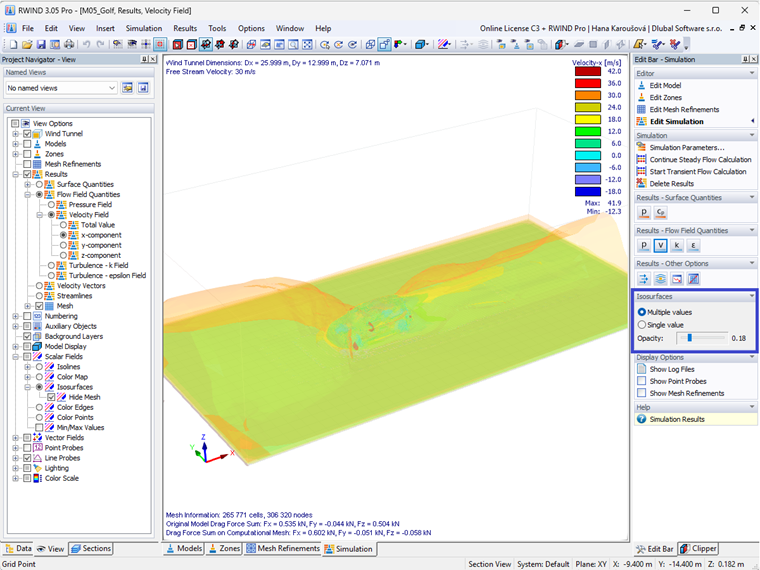

Isosuperfícies são aquelas superfícies que apresentam valores idênticos à saída de malha de volume finito 3D. Esta opção pode ser usada para exibir um campo de pressão e os resultados do campo de velocidade. Pode-se selecionar vários valores padrão ou um único valor arbitrário.
@image057675#

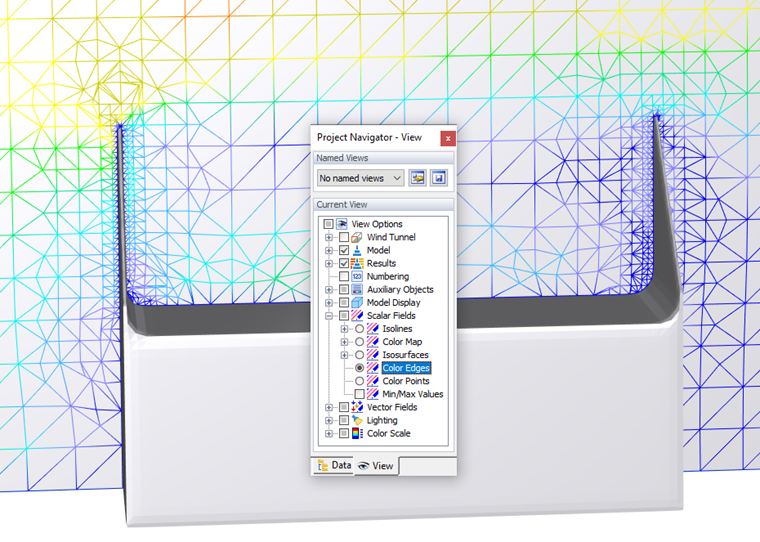

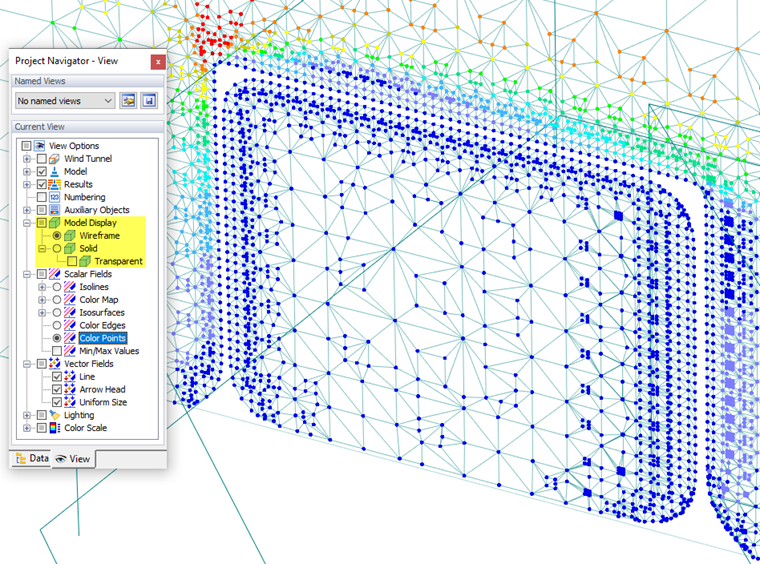

As opções "Bordas Coloridas" e "Pontos Coloridos" ilustram os resultados da malha de volume finito 3D. Assim, são úteis para exibir os resultados do campo de pressão e do campo de velocidade por meio de linhas de malha coloridas ou nós de malha coloridos, respectivamente.
@image029576#
Ao ativar a opção "Valores Min/Máx", os valores extremos do tipo de resultado selecionado são mostrados. Você pode exibir os valores ordinários movendo o ponteiro pela superfície ou no plano de fatia.
Dependendo do tipo de resultados selecionado, a visualização de "Modelo Sólido/Transparente" ou de "Modelo de Arame" é vantajosa ao avaliar os resultados. Você também pode selecionar a opção de Exibição do Modelo a partir do botão Lista na barra de ferramentas.
@image029578#
