Eksport wyników

Możesz eksportować wyniki z obliczeń RWIND na następujące sposoby.

Eksportuj Wszystkie Dane

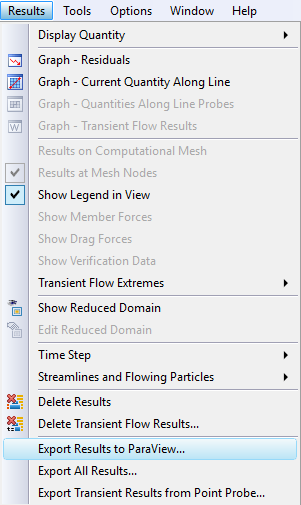

Eksport wszystkich danych wyników jest dostępny z Menu Głównego - Wyniki.

Eksport wyników

Pierwsza opcja, "Eksportuj wyniki do ParaView...", tworzy trzy pliki PVD (z wynikami w polu przepływu, na siatce powierzchni obliczeniowej i na oryginalnej siatce powierzchni), które można otworzyć w programie do postprocessingu ParaView.
Dla obliczeń nieustalonych wszystkie zapisane wyniki kroków czasowych są eksportowane do trzech folderów, ale tylko wtedy, gdy w "Parametrach symulacji - Przepływ nieustalony - Inne opcje" jest zaznaczone "Eksportuj wszystkie kroki czasowe".

Druga opcja, "Eksportuj wszystkie wyniki...", eksportuje wszystkie wyżej wymienione wyniki do plików VTP i VTU (które można otworzyć w ParaView) oraz model i wyniki stref do pliku XML.

Trzecia opcja, "Eksportuj wyniki nieustalone z sondy punktowej", eksportuje współrzędne i wyniki wybranej sondy punktowej do pliku XML.

Eksportuj Dane z Wykresów

Wyniki wyświetlane na wykresach (wykres zbieżności z resztami, wykres wzdłuż sondy liniowej, wyniki przepływu nieustalonego w sondzie punktowej) mogą być eksportowane bezpośrednio z wykresu do pliku TXT.

Eksport wyników z wykresu

Eksportuj Geometrię

Geometrię modelu można eksportować albo w środku danych ParaView, albo poprzez kliknięcie prawym przyciskiem myszy na wymaganym modelu. Wybierz "Eksportuj wybrane modele" z menu kontekstowego, a plik STL z geometrią modelu zostanie utworzony.
