Sie können die Ergebnisse der RWIND-Berechnung auf folgende Weise exportieren.
Sämtliche Daten exportieren

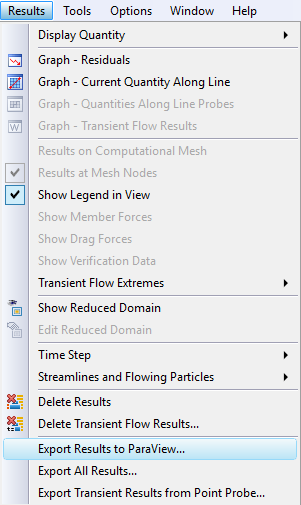

Der Export von allen Ergebnisdaten ist über das Hauptmenü – Ergebnisse möglich.
Die erste Option "Ergebnisse nach ParaView exportieren..." erstellt drei PVD-Dateien (mit Ergebnissen im Strömungsfeld, auf dem rechnerischen Flächennetz und auf dem ursprünglichen Flächennetz), die im ParaView-Nachbearbeitungsprogramm geöffnet werden können. Zur transienten Berechnung werden alle gespeicherten Ergebnisse der Zeitschritte in drei Ordnern exportiert. Dies erfolgt jedoch nur, wenn die Option "Alle Zeitschritte exportieren" im Menü "Simulationsparameter > Transiente Strömung > Andere Optionen" aktiviert ist.
Die zweite Option, "Alle Ergebnisse exportieren...", exportiert alle oben genannten Ergebnisse in VTP- und VTU-Dateien (die in ParaView geöffnet werden können) und die Modell- und Zonenergebnisse in eine XML-Datei.
Mit der dritten Option „Transiente Ergebnisse aus Punktprobe exportieren” können die Koordinaten und Ergebnisse einer ausgewählten Punktprobe in eine XML-Datei exportiert werden.
Daten aus Grafiken exportieren

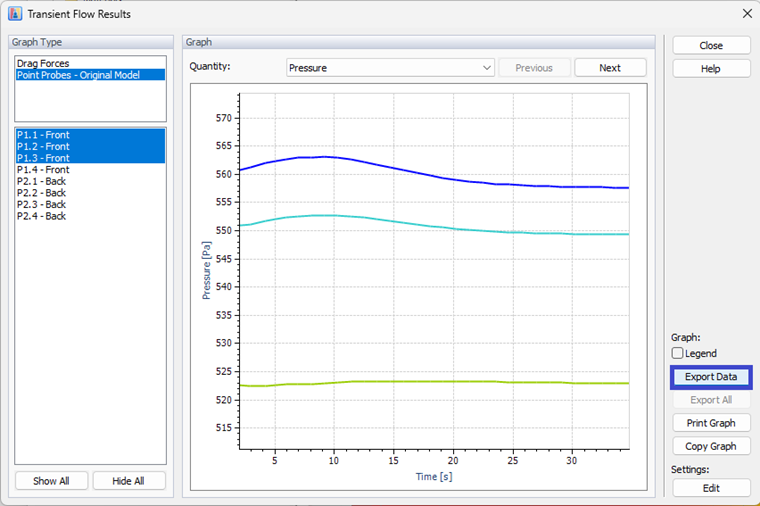

Die in den Grafiken angezeigten Ergebnisse (Konvergenzdiagramm mit Residuen, Diagramm entlang einer Linienprobe sowie transiente Strömungsergebnisse in einer Punktprobe) können direkt aus der jeweiligen Grafik in eine TXT-Datei exportiert werden.
Geometrie exportieren
Die Geometrie eines Modells kann entweder aus den ParaView-Daten exportiert oder durch Rechtsklick auf das erforderliche Modell exportiert werden. Wählen Sie im Popup-Menü "Ausgewählte Modelle exportieren" und es wird eine STL-Datei mit der Modellgeometrie erstellt.
