Puoi esportare i risultati dal calcolo RWIND nei seguenti modi.
Esporta tutti i dati

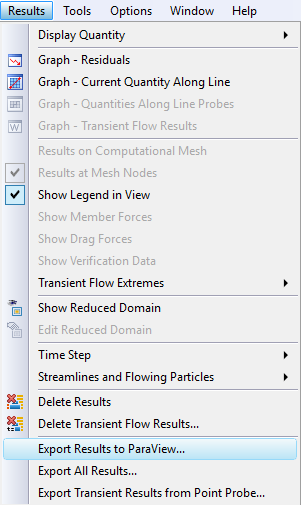

L'esportazione di tutti i dati dei risultati è disponibile dal Menu Principale - Risultati.
La prima opzione, "Esporta Risultati in ParaView...", crea tre file PVD (con risultati nel campo di flusso, sulla mesh di superficie computazionale e sulla mesh di superficie originale), che possono essere aperti nel programma di post-elaborazione ParaView. Per il calcolo transitorio, tutti i risultati dei passaggi temporali salvati vengono esportati in tre cartelle, ma solo quando "Esporta tutti i passaggi temporali" in "Parametri di simulazione - Flusso transitorio - Altre opzioni" è selezionato.
La seconda opzione, "Esporta Tutti i Risultati...", esporta tutti i risultati menzionati sopra in file VTP e VTU (che possono essere aperti in ParaView) e i risultati del modello e della zona in un file XML.
La terza opzione, "Esporta Risultati Transitori da Sonda Puntuale", esporta le coordinate e i risultati di una sonda puntuale selezionata in un file XML.
Esporta dati dai grafici

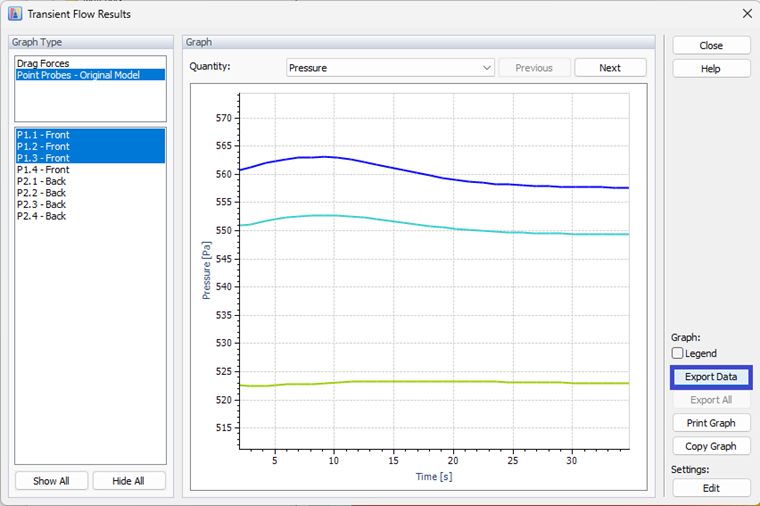

I risultati visualizzati nei grafici (grafico di convergenza con residui, grafico lungo una sonda lineare, risultati di flusso transitorio in una sonda puntuale) possono essere esportati direttamente dal grafico in un file TXT.
Esporta geometria
La geometria di un modello può essere esportata sia all'interno dei dati ParaView, sia facendo clic con il tasto destro sul modello richiesto. Seleziona "Esporta modelli selezionati" dal menu a comparsa, e viene creato un file STL con la geometria del modello.
