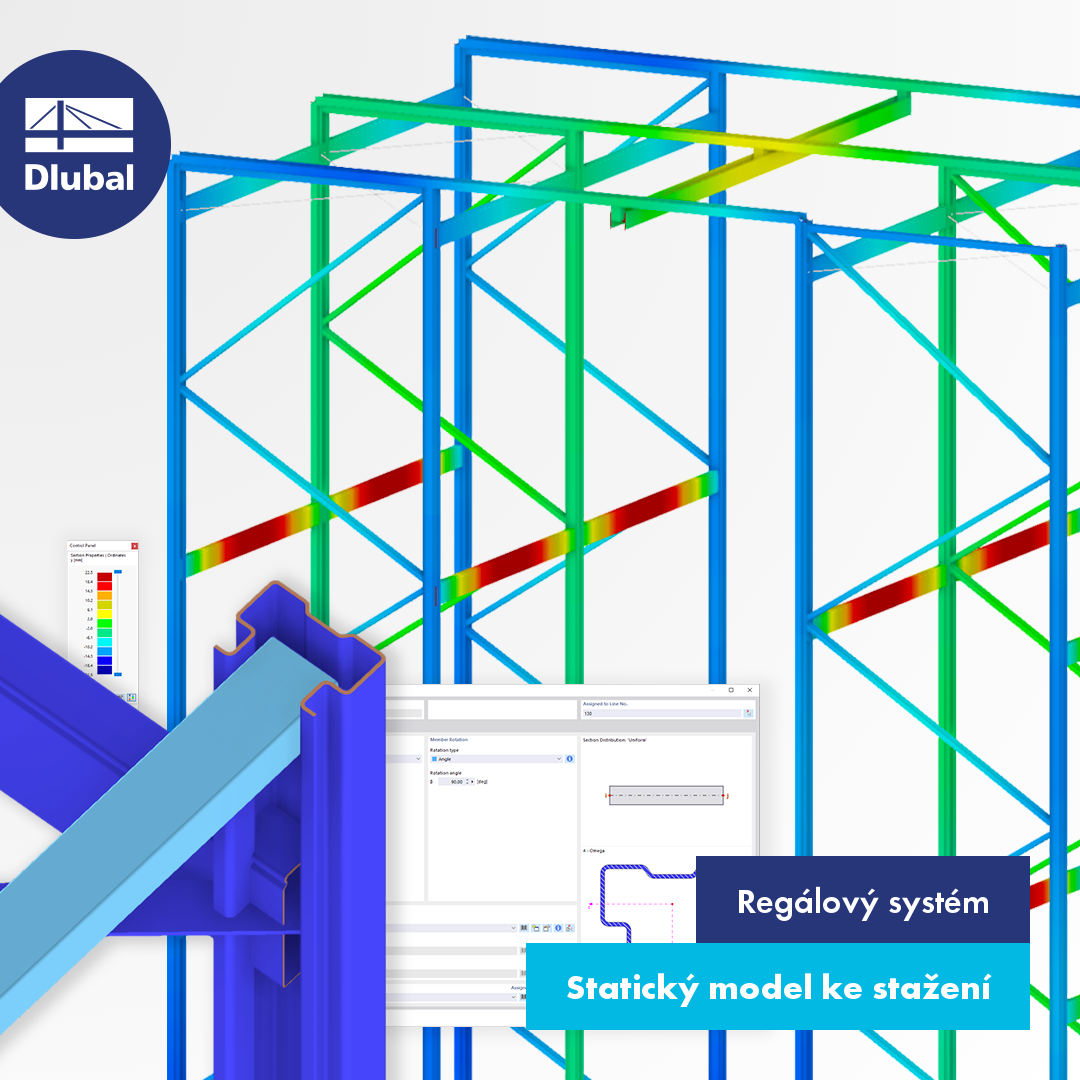

Regálový systém | Statický model pro RFEM 6 ke stažení

V tomto příspěvku ukážeme a vysvětlíme vliv ohybové tuhosti lan na jejich vnitřní síly. V tomto příspěvku také poradíme, jak tento vliv snížit.

Aby bylo možné rozhodnout, zda je při dynamické analýze nutné zohlednit také analýzu druhého řádu, stanovuje EN 1998-1, čl. 2.2.2 a 4.4.2.2 součinitel citlivosti na mezipodlažní posun θ. V programech RFEM 6 a RSTAB 9 ho lze vypočítat a analyzovat.
Součinitel θ se vypočítá následovně: $$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$

Pro posouzení mezního stavu únosnosti se podle EN 1998-1, čl. 2.2.2 a 4.4.2.2 vyžaduje výpočet zohledňující účinky druhého řádu (účinek P-Δ). Tento účinek nemusí být zohledněn pouze tehdy, pokud je součinitel citlivosti mezipodlažního posunu θ menší než 0,1.

V programech RFEM 6 a RSTAB 9 máte možnost vkládat "Vizuální objekty" jako pomocné objekty. Můžete přitom importovat soubory ve formátech 3ds, stl a obj.

Tyto objekty umožňují lépe pochopit a představit si rozměry konstrukce.

Na webových stránkách společnosti Dlubal: Klikněte vpravo dole na ikonu Miy nebo navštivte speciální stránku:

Při použití typu prutu "Tlumič" lze definovat součinitel tlumení, konstantu tuhosti a hmotu. Tento typ prutu rozšiřuje možnosti v rámci časové analýzy.

Z hlediska viskoelasticity se typ prutu „Tlumič“ podobá Kelvin-Voigtovu modelu, který se skládá z tlumicího prvku a elastické pružiny (obojí spojeno paralelně).
