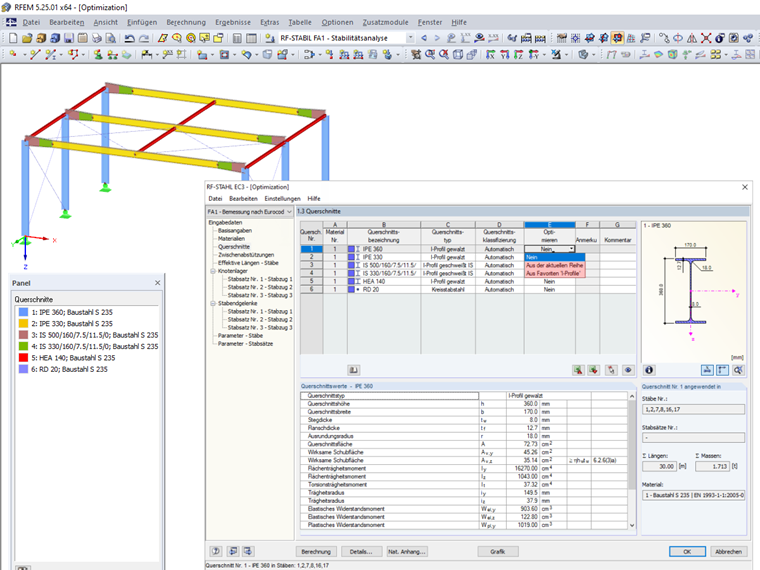

Při tomto procesu se hledá průřez s nejmenší průřezovou plochou, který ještě vyhovuje posouzením na mezní stav únosnosti. Maximální přípustné využití lze přitom upravit v detailním nastavení v modulu v záložce „Obecné“.

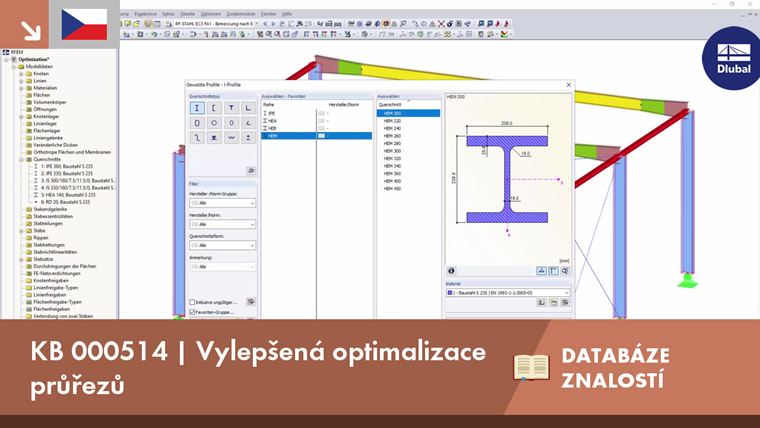

Vylepšená optimalizace průřezů

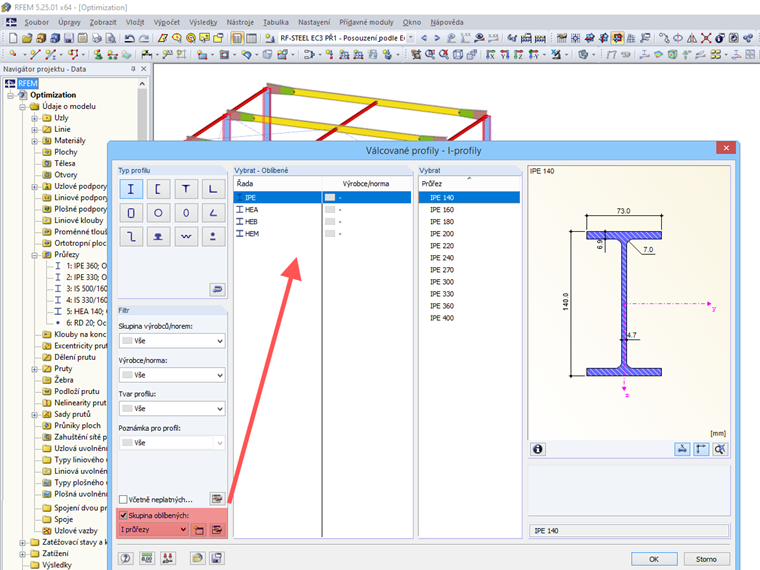

Při optimalizaci průřezů v přídavných modulech lze kromě profilů ze stejné řady, jako je původní profil, vybírat také z libovolně definovaných seznamů oblíbených průřezů.
Autor
Ing. Sühnel zajišťuje kvalitu programu RSTAB, podílí se na vývoji programů a poskytuje technickou podporu zákazníkům.
