Optimalizace průřezů

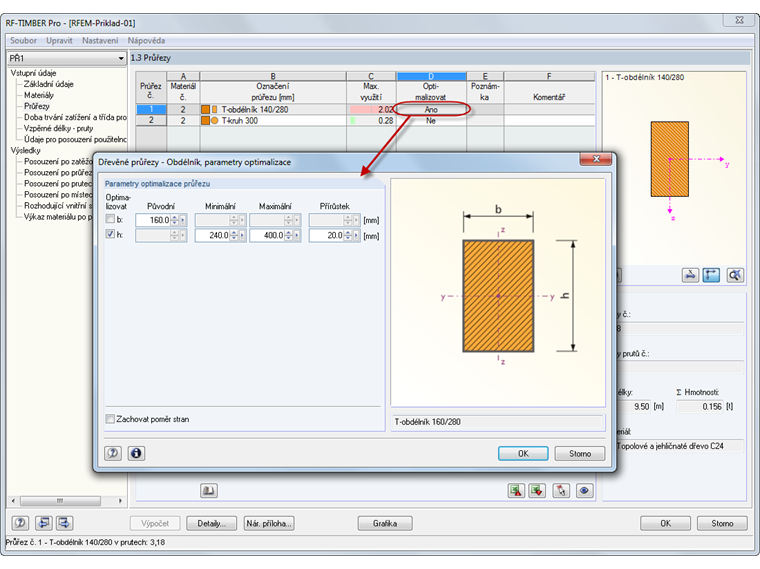

Při předběžném návrhu průřezů lze v modulu RF-/TIMBER Pro optimalizovat průřezy z příslušné řady.
