Po výběru dvou oblouků program zobrazí všechny dostupné tečny. Zvolením linie program vytvoří v modelu příslušnou tečnu. K tomu lze automaticky vyjmout přečnívající části oblouků pomocí možnosti "Oříznout oblouky".
Vytvoření tečny ke kružnicím nebo obloukům

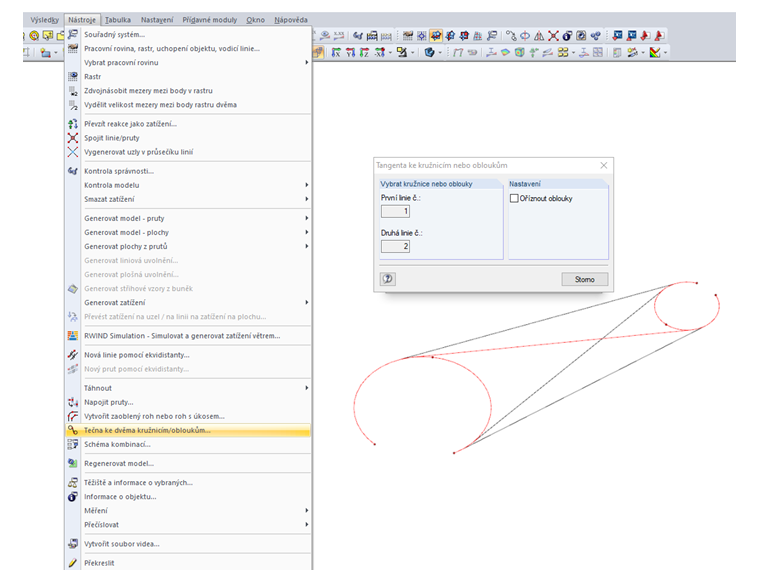

V RFEMu máme k dispozici různé nástroje pro modelování. Tyto funkce umožňují v programu rychle a efektivně vytvořit složité konstrukce. Spojení dvou kružnic nebo oblouků lze například vytvořit pomocí funkce "Tečna ke dvěma kružnicím/obloukům".
Autor
Ing. Lex je zodpovědný za vývoj produktů pro skleněné konstrukce a za zajištění kvality programu RFEM. V rámci technické podpory pečuje o zákazníky.
