Doporučujeme vždy rozdělit požadovanou horní a dolní výztuž do samostatných skupin.
Efektivní zobrazení výztuže

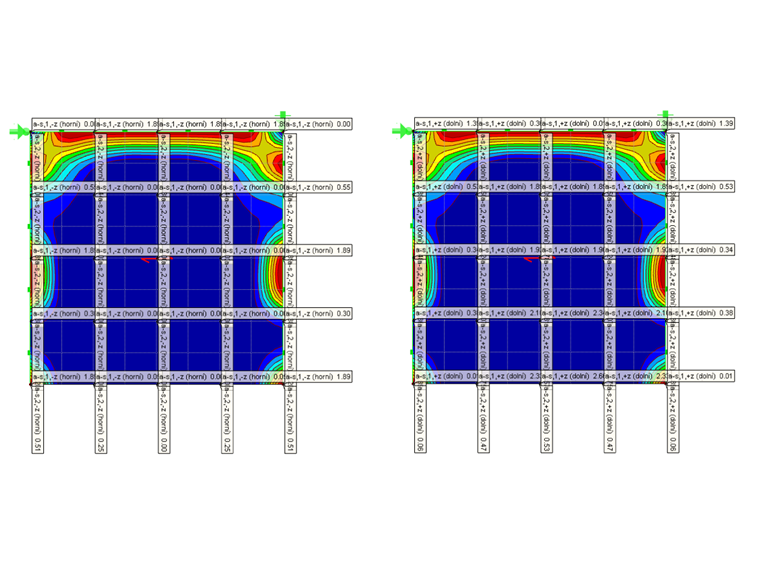

Efektivní metodou grafického znázornění výztuže je její uspořádání do skupin.
