K tomu slouží již známý dialog, který lze otevřít jednoduše dvojitým kliknutím na položku výztuže, která má být upravena. Výztuž lze přímo v okně dále také kopírovat nebo mazat.
Po dokončení úprav se případ výztuže znovu spočítá.

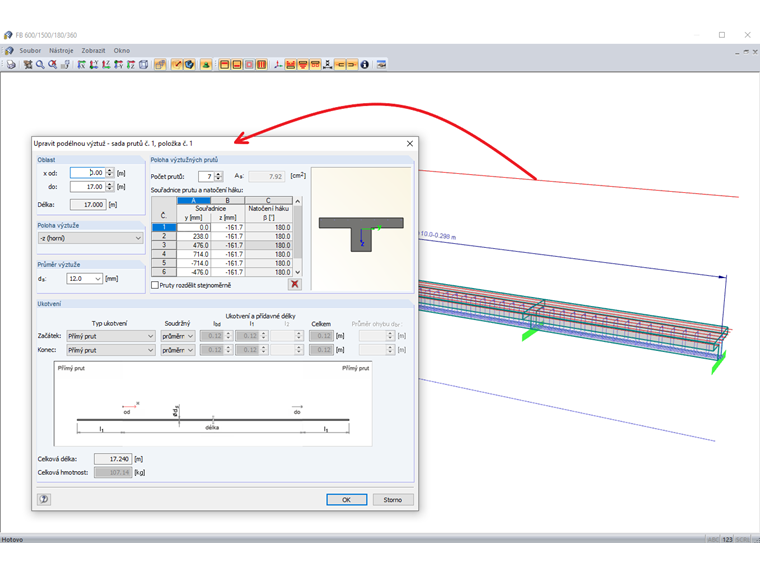

Úprava výztuže přímo v grafickém okně
Uspořádání výztuže, respektive stávající výztuž lze upravovat také přímo ve 3D renderování výztuže.
Autor
Ing. Meierhofer vede vývoj programů pro betonové konstrukce a podporuje tým péče o zákazníky při dotazech týkajících se posouzení konstrukcí ze železobetonu a předpjatého betonu.
