Odpověď:

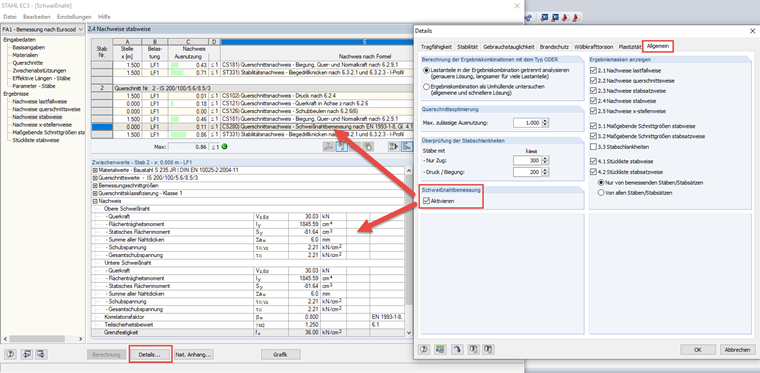

Tímto způsobem se provádí posouzení podélných svarů svařovaných průřezů. Spoje nebo jiné přípoje se neposuzují. Kontrola svarů se provádí pouze u svařovaných průřezů z databáze průřezů. Je důležité, aby tloušťka svaru byla uvedena v definici průřezu (viz Obrázek 1). Koutové svary průřezů SHAPE-THIN nelze v modulu RF-/STEEL EC3 posoudit. Ty je ovšem možné posoudit v programu SHAPE-THIN.
Dotaz
Co znamená možnost „Aktivovat posouzení svarů“ v nastavení detailů přídavného modulu RF-/STEEL EC3?
