Chtěl bych superponovat dvě pohyblivá zatížení: pohyblivé zatížení 1 zůstává v poloze 0,0 m a pohyblivé zatížení 2 prochází jednou přes celý nosník. Poté zůstane pohyblivé zatížení 1 na 0,2 m a pohyblivé zatížení 2 opět prochází přes nosník. Je to možné?

Odpověď

Tyto polohy zatížení je možné vytvořit pomocí přídavného modulu RSMOVE nebo RF-MOVE: V souboru modelu v sekci Stahování a informace byly v souboru modelu zařazeny dva případy pohyblivých zatížení (Jeřáb A a Jeřáb B). Výsledkem je 50 zatěžovacích stavů pouze pro pohyblivá zatížení.

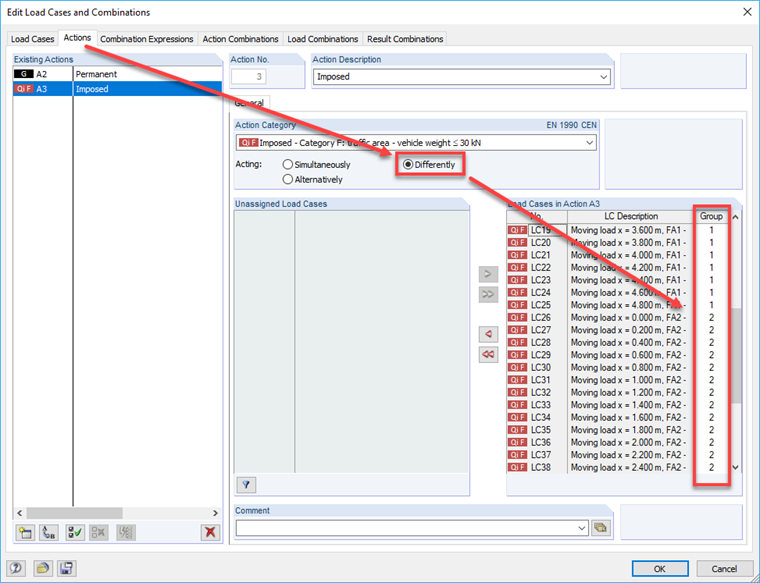

Zatěžovací stavy se pak automaticky kombinují. V záložce "Účinky" je možné stanovit účinek zatěžovacích stavů navzájem. Zatěžovací stavy jeřábu A se přitom přiřadí do skupiny 1, zatěžovací stavy pro jeřáb B do skupiny 2. Tím se vzájemně vylučují všechny kombinace jeřábu A. Totéž platí i pro jeřáb B. Zatěžovací stavy jeřábu A však lze kombinovat se zatěžovacími stavy jeřábu B.

Další informace o pohyblivých zatíženích a kombinacích účinků najdete v našich manuálech.
