Odpověď:

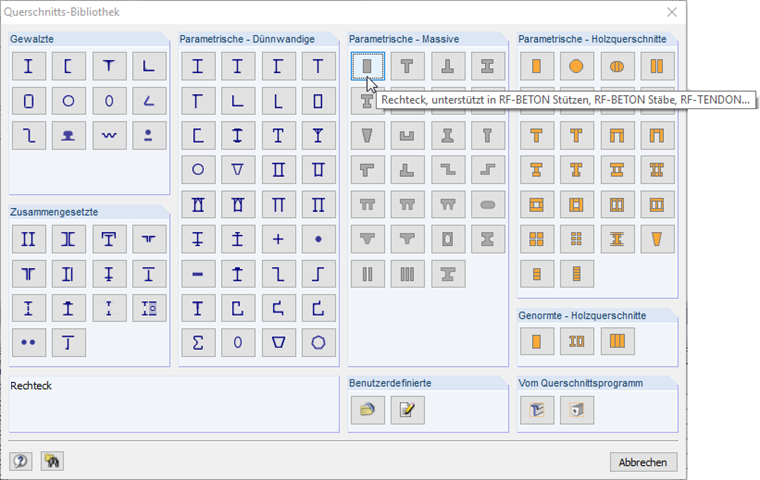

Průřezy vhodné pro posouzení můžete identifikovat tak, že přejedete myší myší po jednotlivých průřezech „Parametrické-těleso“. Zobrazí se okno s informacemi o modulech, ve kterých je možné posuzovat příslušný průřez (viz obrázek).
