Dotaz

Q: Jak se v přídavném modulu RF -PUNCH Pro stanoví minimální smyková výztuž podle DIN EN 1992-1-1?

Při výpočtu minimální smykové výztuže Asw, min v modulu RF -PUNCH Pro se vychází z rovnice 9.11DE z DIN EN 1992-1-1, 9.4.3.Výchozí hodnoty použité pro stanovení Asw, min se zobrazí v dialogu výsledků „2.2 Nutná výztuž proti protlačení“ v sekci „Minimální výztuž proti protlačení“, aby bylo možné sledovat vypočítanou hodnotu.V tomto případě je třeba si uvědomit, že podle normy se vypočítaná hodnota Asw, min vztahuje na &quot;průřez smykového čepu (nebo ekvivalentního)&quot;. V přídavném modulu RF -PUNCH Pro se pak tato hodnota vynásobí tangenciálním číslem jednotlivých smykových čepů, přičemž absolutní hodnota minimální výztuže [cm²] v jednotlivých obvodech se může s rostoucí délkou obvodu nebo s rostoucím počtem obvodů zvyšovat směrem ven smykových trnů.

Jak se v přídavném modulu RF -PUNCH Pro stanoví minimální smyková výztuž podle DIN EN 1992-1-1?

Odpověď:

Při výpočtu minimální smykové výztuže A_{sw, min} v modulu RF -PUNCH Pro se vychází z rovnice 9.11DE z DIN EN 1992-1-1, 9.4.3.

Výchozí hodnoty použité pro stanovení A_{sw, min} se zobrazí v dialogu výsledků „2.2 Nutná výztuž proti protlačení“ v sekci „Minimální výztuž proti protlačení“, aby bylo možné sledovat vypočítanou hodnotu.

V tomto případě je třeba si uvědomit, že podle normy se vypočítaná hodnota A_{sw, min} vztahuje na "průřez smykového čepu (nebo ekvivalentního)". V přídavném modulu RF -PUNCH Pro se pak tato hodnota vynásobí tangenciálním číslem jednotlivých smykových čepů, přičemž absolutní hodnota minimální výztuže [cm²] v jednotlivých obvodech se může s rostoucí délkou obvodu nebo s rostoucím počtem obvodů zvyšovat směrem ven smykových trnů.

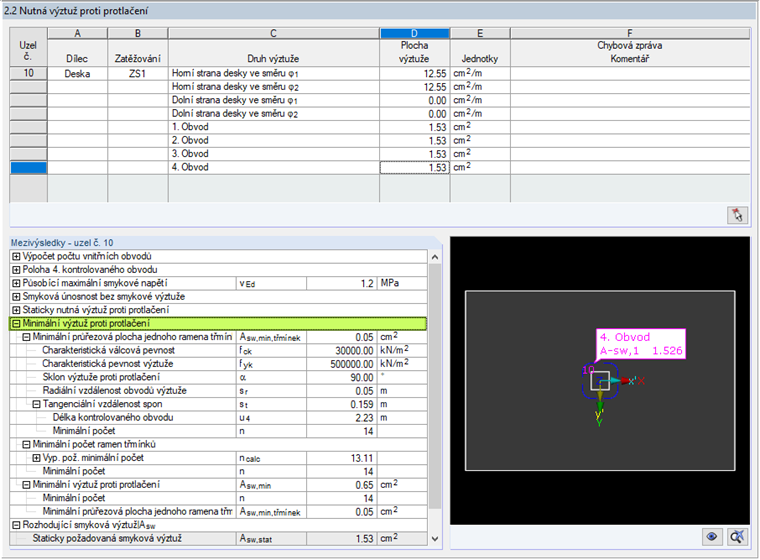

Minimální výztuž proti protlačení Asw, min
