Proč se v programu REVIT v programu RFEM neimportují průřezy?

Odpověď

Aby bylo zajištěno, že se průřezy budou rozpoznávat při přímém importu nosníků a sloupů v programu REVIT, musí být k dispozici příslušná skupina konstrukcí v programu REVIT.
Pokud tomu tak není, lze do procesu importovat vhodnou rodinu. Rozhraní potom nezávisle rozpozná všechny ostatní průřezy a vytvoří příslušné průřezy v rámci rodiny.

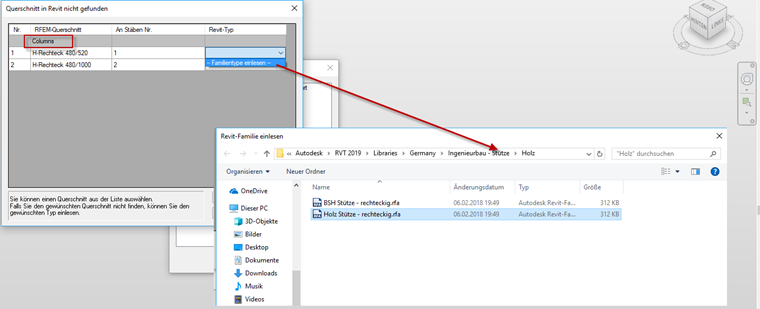

Obrázek 01 nezahrnuje dřevěný sloup 480/520 (mm). Po importu správného typu rodiny se tento průřez a všechny průřezy stejného typu rozpoznají a úspěšně dokončí proces importu.


Klíčová slova

REVIT Rodina Průřez Importovat Rozhraní
