Různá grafika výztuže plochy v programu REVIT

Při exportování přídavné nutné výztuže plochy do programu REVIT není grafika v programech REVIT a RFEM stejná, jak toto mohu opravit?

Odpověď:

V programu RFEM probíhá vyhlazení grafických výsledků na základě výsledků na bodech sítě konečných prvků. Výsledky se převezmou do programu REVIT na základě výsledků v bodech rastru. V programu RFEM je rastr pro plochy standardně nastaven na 0,5 m. Nastavte pro plochy jemný rastr a grafické zobrazení výsledků v programech RFEM a REVIT bude srovnatelné.

FAQ 004190
CS-US | Vlajka FAQ
FAQ 004190 | Při exportu dodatečné nutné plošné výztuže do programu REVIT se zobrazí ...

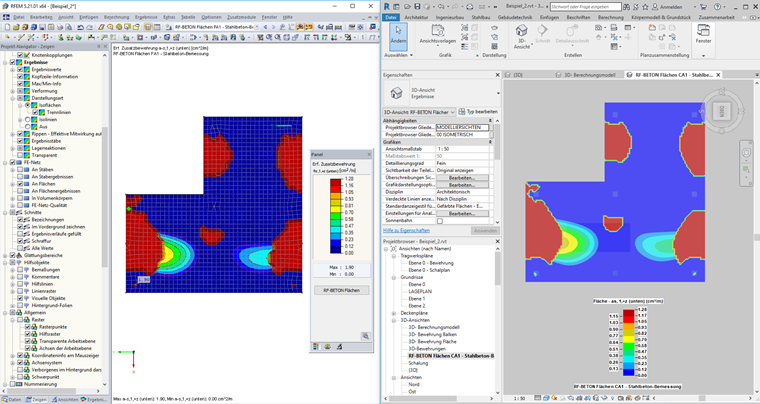

Porovnání zobrazení přídavné výztuže v rastru 0,1 m v programu RFEM a REVIT
Porovnání zobrazení přídavné výztuže v rastru 0,1 m v programu RFEM a REVIT
