Odpověď:

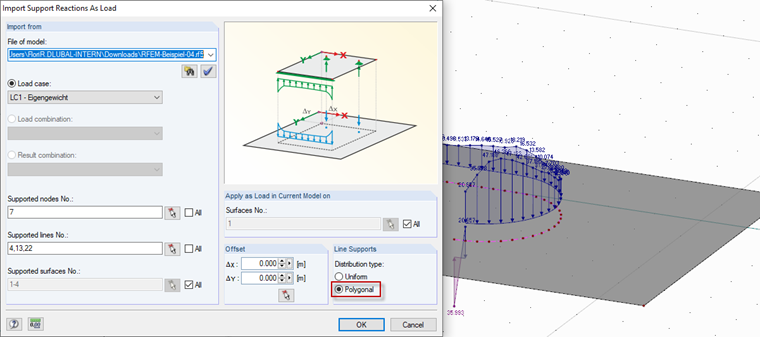

Při importu zatížení z podporových reakcí z jiného souboru programu RFEM je možné vybrat typ průběhu zatížení. K dispozici jsou volby "Konstantní" a "Polygonové".
Dotaz
Proč nejsou zatížení na linii vytvořená pomocí "Nástroje → Převzít podporové reakce jako zatížení" rozdělena polygonálně?
