Po spuštění posouzení v přídavném modulu RF-STEEL AISC se zobrazí chybové hlášení 1002 - Nepřípustný průřez typu "U-profil" podle F2. Co znamená tato chyba?

Q: Po spuštění posouzení v přídavném modulu RF-STEEL AISC se zobrazí chybové hlášení 1002 - Nepřípustný průřez typu "U-profil" podle F2. Co znamená tato chyba?

V odstavci F2 normy AISC 360-16 [1] se uvádí, že I-profily a U-profily symetrické podle dvou os s ohybem okolo hlavní osy musí být musí být kompaktní, aby mohly být posouzeny. Takovýto příklad je uveden níže. Nekompaktní průřezy nelze posuzovat podle F2. Na Obrázku 2 je znázorněn průřez, který nelze posoudit.

Question

Po spuštěn&#237; posouzen&#237; v př&#237;davn&#233;m modulu RF-STEEL AISC se zobraz&#237; chybov&#233; hl&#225;šen&#237; 1002 - Nepř&#237;pustn&#253; průřez typu "U-profil" podle F2. Co znamen&#225; tato chyba?

Accepted Answer

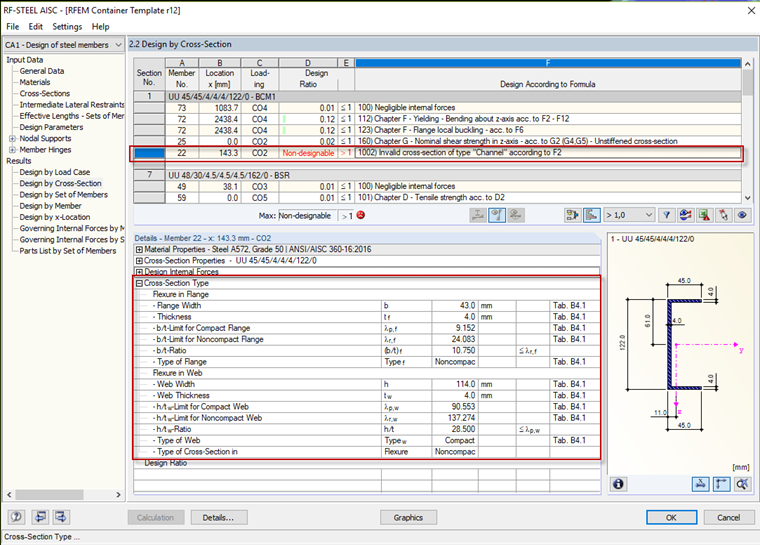

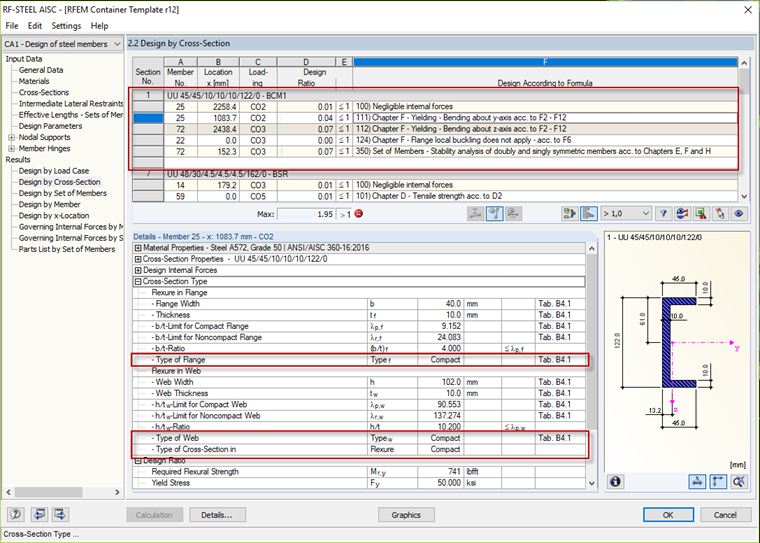

V odstavci F2 normy AISC 360-16 [1] se uv&#225;d&#237;, že I-profily a U-profily symetrick&#233; podle dvou os s ohybem okolo hlavn&#237; osy mus&#237; b&#253;t mus&#237; b&#253;t kompaktn&#237;, aby mohly b&#253;t posouzeny. Takov&#253;to př&#237;klad je uveden n&#237;že.               Nekompaktn&#237; průřezy nelze posuzovat podle F2. Na Obr&#225;zku 2 je zn&#225;zorněn průřez, kter&#253; nelze posoudit.

Chybové hlášení 1002 v modulu RF-STEEL AISC
