Dotaz

Proč v přídavném modulu RF-CONCRETE Members dostávám zprávu 28), podle které musím ještě jednou provést "posouzení typického případu" pomocí vnitřních sil?

Odpověď:

Přídavný modul RF-CONCRETE Columns určí ekvivalentní moment M_0e z momentu M₀₂ na sloupové hlavici a M₀₁ v patě sloupu podle EN 1992-1-1, 5.8.8.2(2) a pomocí tohoto ekvivalentnho momentu provede posouzení metodou modelového sloupu.

Nyní se ale může stát, že například s posouzení průřezu pomocí momentu M₀₁ na sloupové hlavici vyjde výpočtově větší nutná průřezová plocha výztuže.

Pro zajištění tohoto se zobrazí upozornění 28), podle kterého by uživatel měl provést typické posouzení pomocí vnitřních sil podle teorie prvního řádu. K tomu stačí otevřít přídavný modul RF-CONCRETE Members a prut posouzený v přídavném modulu RF-CONCRETE Columns čistě posoudit na vnitřní síly podle teorie prvního řádu.

FAQ

FAQ 004368 | Proč se mi v modulu RF -CONCRETE Members zobrazí zpráva 28), že musím vytvořit ...

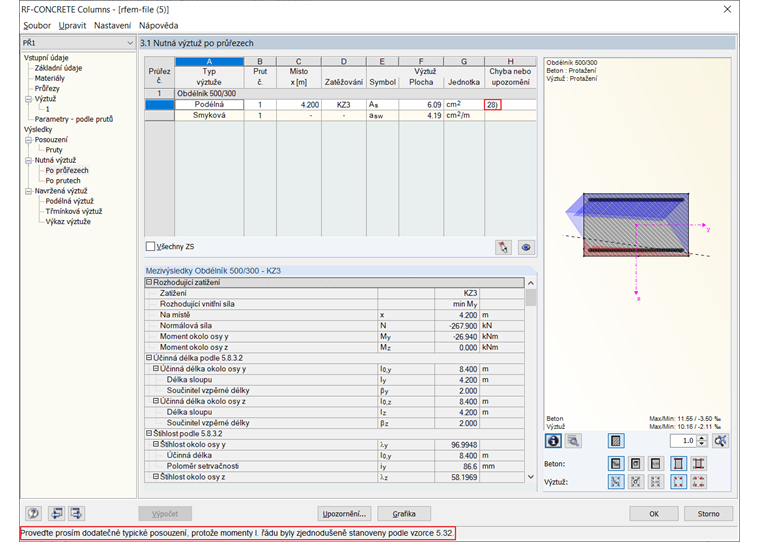

Upozornění 28)
