Odpověď:

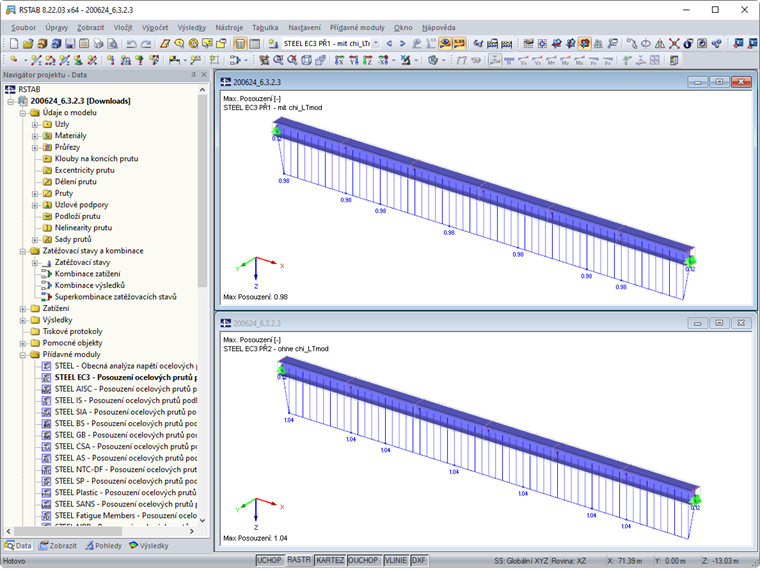

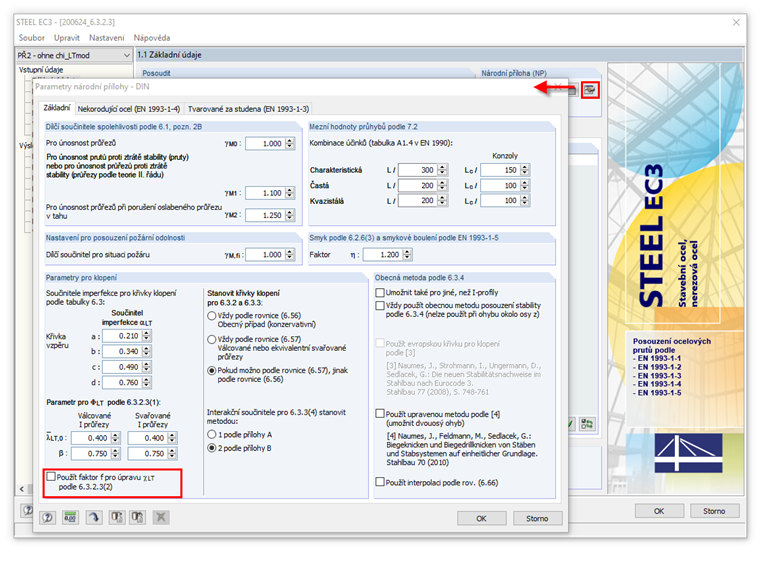

Podle DIN EN 1993-1-1, 6.3.2.3 (2) lze redukční součinitel χLT upravit pomocí faktoru f na χLT,mod. Tuto možnost můžete aktivovat nebo deaktivovat v detailech Národní přílohy.
Dotaz
Provádím posouzení stability nosníku na klopení. Proč se používá upravený redukční součinitel χLT,mod v posouzení podle DIN EN 1993-1-1, 6.3.3 Metoda 2? Je možné toto deaktivovat?
