I výpočet jednoduchého skeletu mi hlásí nestabilitu. Jak to mohu opravit?

Odpověď

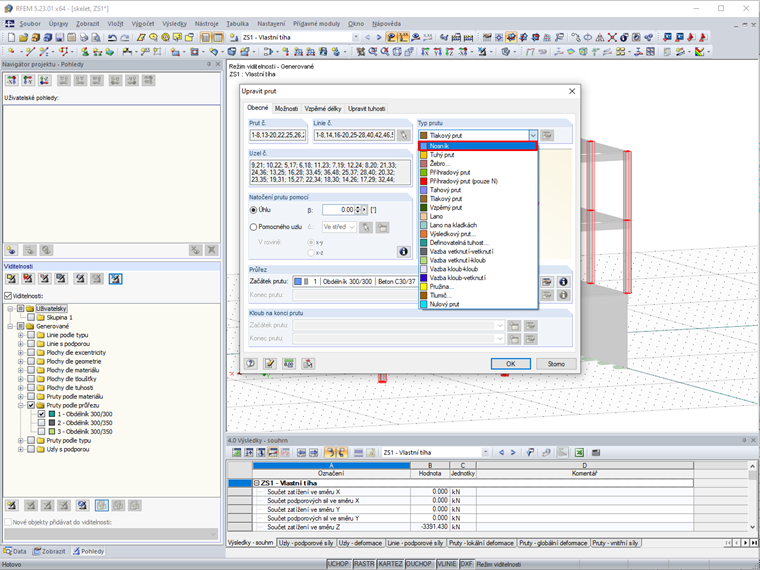

Váš model je nestabilní kvůli tomu, že máte u sloupů přiřazen typ tlakový prut. V RFEMu tlakový prut znamená, že prvek je namáhán pouze tlakem a má na koncích klouby, tedy nepřenáší momenty. Klouby pak způsobují nestabilitu. Tyto prvky se používají např. v ocelových konstrukcích. Z toho důvodu doporučují použít typ prutu nosník, který přenáší všechny typy zatížení a pro sloupy se standardně používá.

Klíčová slova

Nestabilita Tlakový prut Nosník
