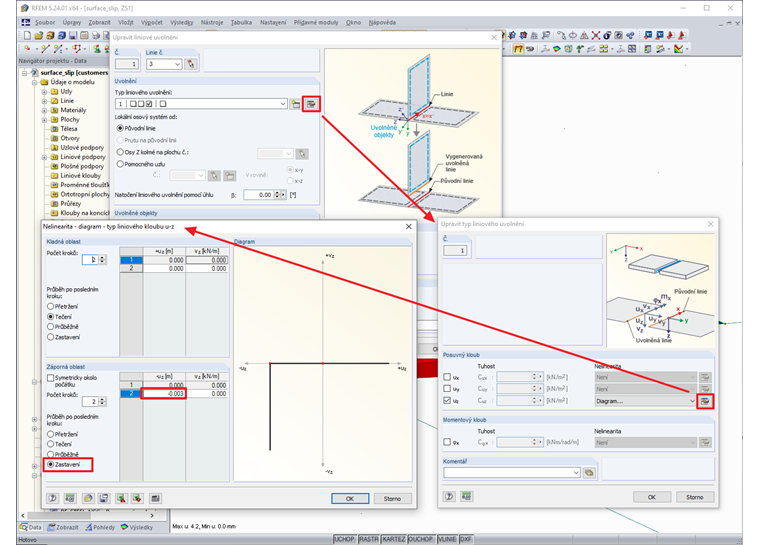

Prokluz mezi dvěma plochami je možné vytvořit pomocí liniového uvolnění. K tomu je třeba, aby liniové uvolnění mělo typ „Diagram“ a zarážku ve směru prokluzu po prokluzu (zde 3 mm) (viz Obrázek 01).

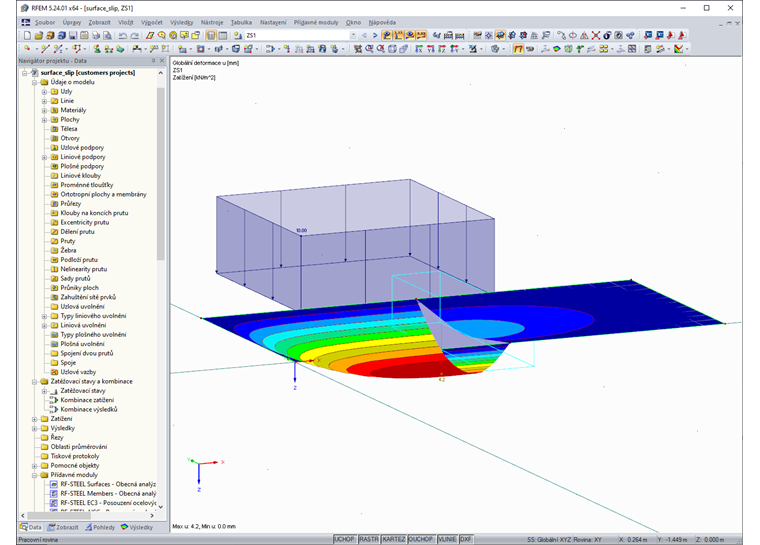

Výsledek na Obrázku 02 ukazuje, jak se levá plocha „opře“ na pravé ploše až po deformaci 3 mm.
