Odpověď:

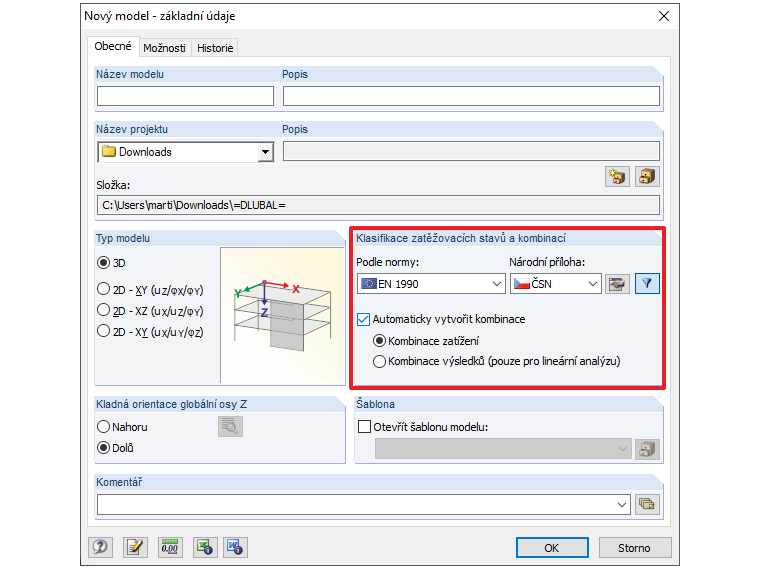

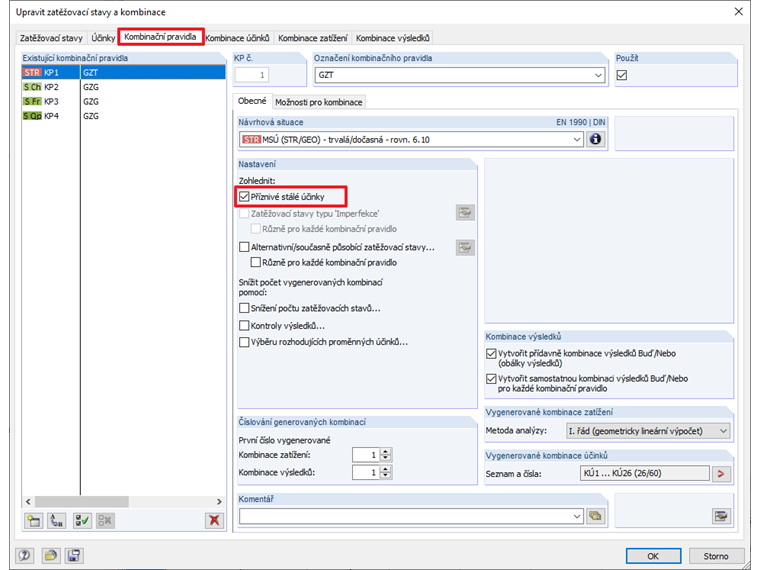

K tomuto účelu při aktivovaném automatickém vytváření kombinací existuje v záložce "Kombinační pravidla" možnost, pomocí které je možné aktivovat příznivě působící stálá zatížení.
Dotaz

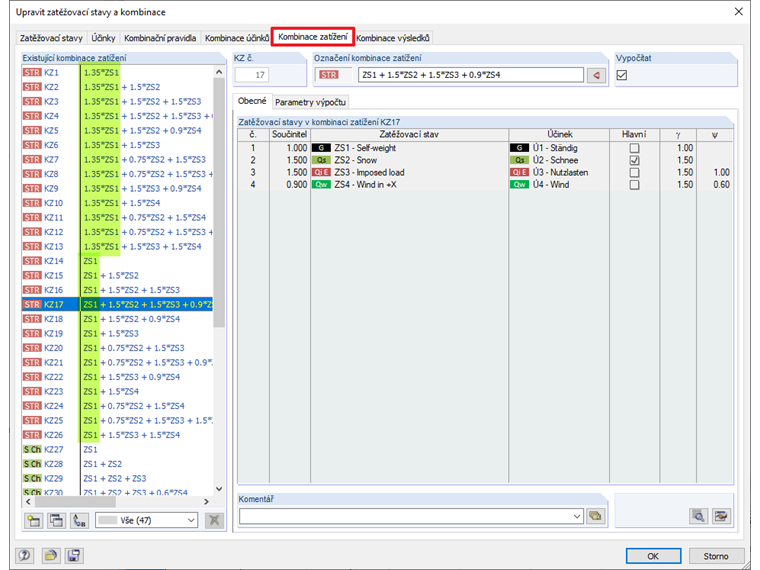

Jak mohu při vytváření kombinací zohlednit zatížení od vlastní tíhy jako "příznivá" a "nepříznivá"?
