Odpověď:

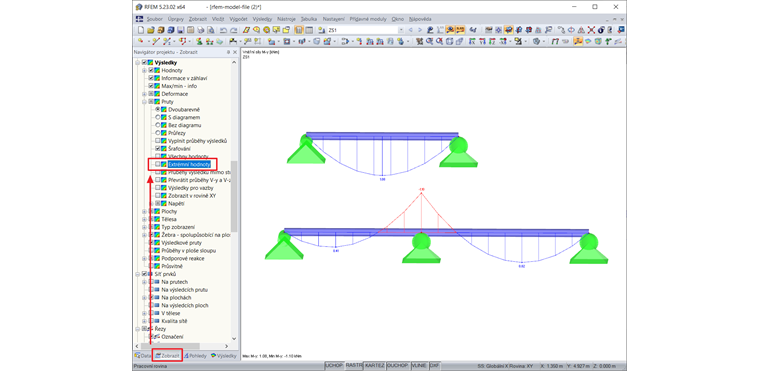

Pro zobrazení všech lokálních extrémních hodnot v navigátoru Zobrazit v sekci "Výsledky" → "Pruty" deaktivujte možnost "Extrémní hodnoty", viz Obrázek 01.
Dotaz
Jak mohu nastavit, aby se v mém modelu zobrazily všechny lokální extrémní hodnoty vnitřních sil a ne jen jedna extrémní hodnota celého modelu?
