Odpověď:

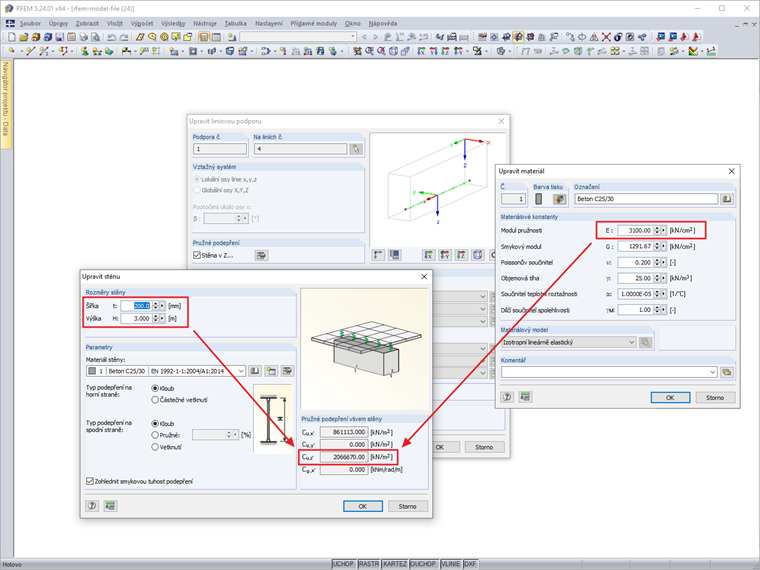

Pružná pružina se stanoví z modulu pružnosti (E), plochy průřezu stěny (A) a výšky stěny (H) následovně:
Vzhledem k tomu, že se údaj pružiny zobrazuje pro běžný metr, použije se jednotka kN/m², viz obrázek.
Máte nějaké otázky?
Délka: 00:00:28 min
Délka: 00:00:00 min
Délka: 02:50:31 min
Databáze znalostí
Délka: 00:00:34 min
Databáze znalostí
Délka: 00:00:56 min
Délka: 00:00:00 min
V programech RFEM 5 a RSTAB 8 v RF-/FOUNDATION Pro lze uložit rozměry základu pro všech pět typů základů v uživatelsky definované databázi pomocí šablon základů a znovu je použít v jiných modelech.
V přídavném modulu RF-/FOUNDATION Pro je třeba zadat pro různé návrhové situace (STR, GEO, UPL nebo EQU) odpovídající zatížení (zatěžovací stavy, kombinace zatížení nebo kombinace výsledků).
V přídavném modulu RF‑/FOUNDATION Pro se po navržení základu zobrazí výkresy výztuže, ve kterých jsou zdokumentovány všechny důležité položky výztuže.
V modulu RF-/FOUNDATION Pro lze upravovat průměry výztužné oceli. Úprava dostupných průměrů výztuže funguje podobně jako v přídavných modulech RF‑CONCRETE (Members) a RF‑/CONCRETE Columns.
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
V addonu Posouzení železobetonových konstrukcí máte možnost provést zjednodušené posouzení požární odolnosti podle EN 1992-1-2 pro sloupy (kapitola 5.3.2) a nosníky (kapitola 5.6).
Pro zjednodušené posouzení požární odolnosti máte k dispozici následující posouzení:
- Sloupy: Minimální rozměry průřezu pro obdélníkové a kruhové průřezy podle tabulky 5.2a a rovnice 5.7 pro výpočet doby trvání požáru
- Nosníky: Minimální rozměry a osové vzdálenosti podle tabulek 5.5 a 5.6
Vnitřní síly pro posouzení požární odolnosti lze stanovit dvěma způsoby.
- 1 Vnitřní síly mimořádné návrhové situace se přímo zohledňují při posouzení.
- 2 Součinitelem Eta,fi (ηfi)se redukují vnitřní síly z posouzení za normální teploty a použijí se při posouzení za požáru.
Dále máte možnost nechat si stanovit osovou vzdálenost podle rovnice 5.5.
Addon Posouzení železobetonových konstrukcí vám umožňuje posouzení prutů a ploch na únavu podle EN 1992-1-1, kapitoly 6.8.
Pro posouzení na únavu lze v konfiguracích pro posouzení zvolit dvě metody resp. dvě úrovně posouzení:
- Úroveň posouzení 1: Zjednodušené posouzení podle 6.8.6 a 6.8.7(2): Zjednodušené posouzení se provádí pro časté kombinace účinků podle EN 1992-1-1, kapitoly 6.8.6 (2) a EN 1990, rov. (6.15b) se zatížením dopravou příslušným danému meznímu stavu použitelnosti. ro výztužnou ocel se posuzuje maximální rozkmit napětí podle 6.8.6. Tlakové napětí v betonu se stanoví pomocí horního a dolního dovoleného napětí podle 6.8.7(2).
- Úroveň posouzení 2: Posouzení srovnávacího napětí pro poškození podle 6.8.5 a 6.8.7(1) (zjednodušené posouzení na únavu): Posouzení pomocí ekvivalentních rozkmitů napětí pro únavovou kombinaci se provádí podle EN 1992-1-1, kapitoly 6.8.3, rov. (6.69) se speciálně definovaným cyklickým účinkem Qfat.
V addonu Posouzení železobetonových konstrukcí můžete provést seizmické posouzení železobetonových prutů podle EC 8. To zahrnuje mimo jiné následující funkce:
- Konfigurace pro seizmické posouzení
- Rozlišení tříd duktility DCL, DCM, DCH
- Možnost převzít součinitele duktility z dynamické analýzy
- Kontrola mezní hodnoty součinitele duktility
- Posouzení kapacity "Silný sloup - slabý nosník"
- Konstrukční pravidla pro posouzení duktility zakřivení
- Konstrukční pravidla pro lokální duktilitu.
Jsou modely a prezentace ze semináře z roku 2018 volně k dispozici a můžete mi je prosím poslat?
V přídavném modulu RF-CONCRETE Surfaces dostávám velké množství výztuže vzhledem k ramenu, které je téměř nulové. Jak vznikne tak malé rameno vnitřních sil?
Jak mohu zobrazit vnitřní síly v globálním souřadném systému a ne v hlavním souřadném systému průřezu?
Při přechodu z ručního zadání oblastí výztuže na automatické uspořádání výztuže podle dialogu 1.4 se změní výsledek výpočtu deformací, ačkoliv se základní výztuž nezměnila. Co je důvodem této změny?
Zkontroluje program délku přesahu svislých třmínků blokového základu s hladkými stranami kalicha?
Proč dostávám nespojitou plochu v rozdělení vnitřních sil? V oblasti podepřené linie vykazuje smyková síla VEd skok, který se nejeví jako věrohodný.
