Odpověď:
Toto nastavení slouží k redukci efektivní pevnosti betonu v tahu fct,eff. Pokud se dá očekávat Tvorba trhlin v průběhu prvních 28 dnů, je třeba podle EN 1992-1-1, 7.3.2 (2) zredukovat efektivní pevnost betonu v tahu fct,eff. Do zadávacího pole lze zapsat vhodný redukční faktor. Německá Národní příloha za tímto účelem doporučuje fct,eff = 0.50 ⋅ fctm (28d). Pokud není možné s jistotou stanovit dobu tvorby trhlin během prvních 28 dní, má se podle německé Národní přílohy použít pro běžný beton pevnost v tahu alespoň 3 N/mm2.

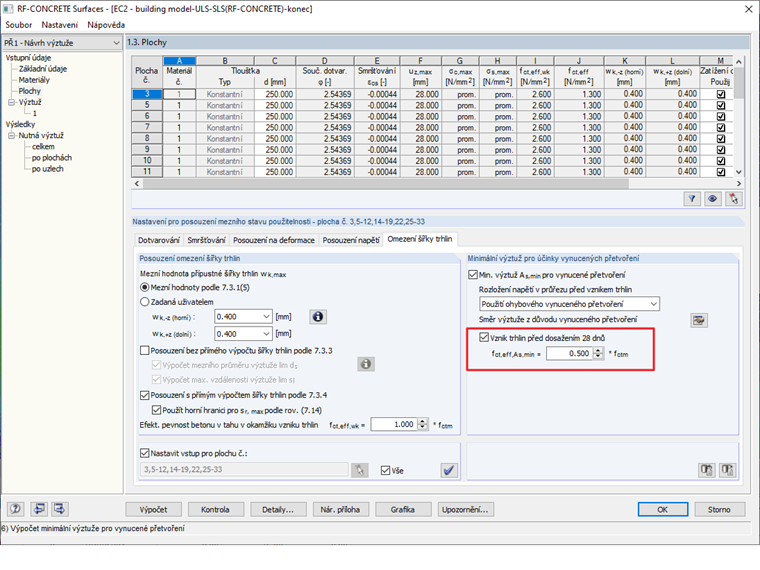

Vznik trhlin před dosažením 28 dnů
K čemu slouží nastavení „Vznik trhlin před dosažením 28 dnů“?
Máte nějaké otázky?
Délka: 02:50:31 min
Databáze znalostí
Délka: 00:01:09 min
Databáze znalostí
Délka: 00:00:37 min
Délka: 02:48:58 min
Databáze znalostí
Délka: 00:00:47 min
Délka: 00:00:55 min
.png?mw=350&hash=08a561dc3d1b94edf5b16c9962561142b7b844d3)
www.ingena.info.png?mw=350&hash=055c3efe53bb424b6a827d7883005d8655288a0b)

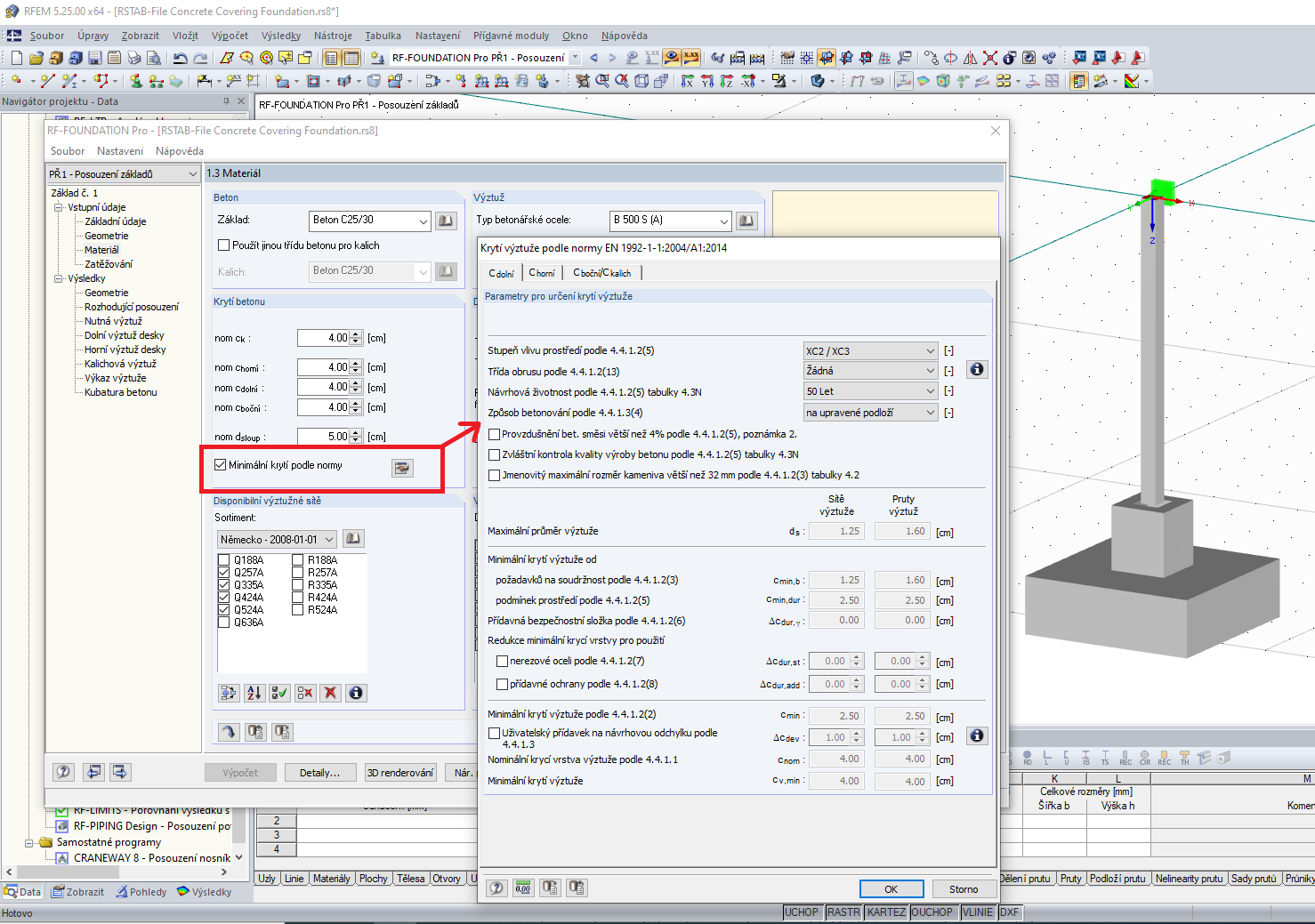

V tomto příspěvku se budeme zabývat ochranou výztuže proti korozi podle EN 1992-1-1, která se také označuje jako betonové krytí výztuže. Cílem našeho příspěvku je ukázat, jak se v programu RFEM pro statické výpočty zohledňuje řada parametrů, které Eurokódy stanoví pro betonářské výztuže.
V přídavném modulu RF-CONCRETE Members pro RFEM nebo CONCRETE pro RSTAB se uživateli návrh výztuže vytvoří automaticky, pokud v okně 1.6 Výztuž aktivuje možnost "Provést návrh výztuže".
V programech RFEM a RSTAB lze posuzovat základy podle EN 1992‑1‑1 a EN 1997‑1 v přídavném modulu RF-/FOUNDATION Pro.
V části 1 byl vysvětlen výběr kritérií pro posouzení výztuže pro posouzení mezního stavu použitelnosti v přídavných modulech RF-CONCRETE Members a CONCRETE. V tomto článku popisujeme funkci „Najít nejekonomičtější výztuž pro posouzení šířky trhlin“.
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
Při analýze spektra odezvy modelů můžete zobrazit v tabulce součinitele citlivosti pro vodorovné směry u jednotlivých podlaží.
Na základě těchto hodnot lze odhadnout citlivost na stabilitní vlivy.
Modální součinitel důležitosti (MRF) vám může pomoci posoudit, jak dalece se jednotlivé konstrukční prvky podílejí na vlastním tvaru. Výpočet je založen na relativní pružné deformační energii každého jednotlivého konstrukčního prvku.
Pomocí MRF je možné rozlišovat mezi lokálními a globálními vlastními tvary. Pokud má několik prutů výrazných MRF (např. > 20 %), je nestabilita celé konstrukce nebo její části velmi pravděpodobná. Pokud je naproti tomu součet všech MRF pro vlastní tvar přibližně 100 %, lze očekávat lokální stabilitní problém (např. vybočení jednoho prutu).
Kromě toho lze pomocí MRF stanovit kritická zatížení a náhradní vzpěrné délky jednotlivých konstrukčních prvků (např. pro posouzení stability). Vlastní tvary, pro které má určitý prut malé hodnoty MRF (např. <20 %), lze v této souvislosti zanedbat.
MRF se zobrazí pro vlastní tvar v tabulce výsledků pod položkou Posouzení stability --> Výsledky po prutech --> Vzpěrné délky a kritické síly.
Komponenta "Ořez plechu" slouží k ořezu plechů (např. přípojných plechů, desek na stojině atd.). K tomu máte k dispozici různé metody řezu.
- Rovina: Řez je veden na nejbližší ploše referenční desky.
- Plocha: Oříznou se pouze protínající se části desek.
- Ohraničující rámeček: Krajní rozměr šířky a výšky se vyřízne z plechu jako obdélník.
- Konvexní obálka: Pro ořez plechu se použije vnější obal průřezu. V případě zaoblení na rohových uzlech průřezu se jim řez přizpůsobí.
Jaký je maximální počet sad výztuží, které lze v jednom návrhovém případu v přídavném modulu RF-CONCRETE Surfaces vytvořit?
V přídavném modulu RF-CONCRETE Surfaces dostávám velké množství výztuže vzhledem k ramenu, které je téměř nulové. Jak vznikne tak malé rameno vnitřních sil?
Při přechodu z ručního zadání oblastí výztuže na automatické uspořádání výztuže podle dialogu 1.4 se změní výsledek výpočtu deformací, ačkoliv se základní výztuž nezměnila. Co je důvodem této změny?
Proč dostávám nespojitou plochu v rozdělení vnitřních sil? V oblasti podepřené linie vykazuje smyková síla VEd skok, který se nejeví jako věrohodný.
Při porovnávání výpočtu deformací v modulech RF-CONCRETE a jiném výpočetním programu mám různé výsledky. Co by mohlo být příčinou?
Pro posouzení obdélníkového průřezu je možné vybrat pouze obvodovou výztuž. Proč?
