Odpověď:
Tolerance modelu lze upravit v Základních údajích modelu v záložce "Nastavení a možnosti":

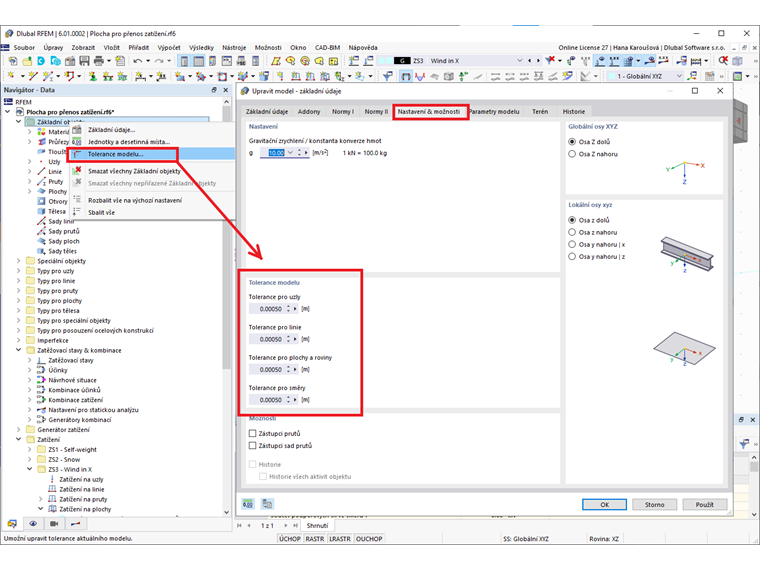

Navigátor Data → klikněte pravým tlačítkem myši na "Základní objekty" → "Tolerance modelu", viz obrázek.
Tolerance modelu
Jak lze regenerovat model nebo upravit tolerance modelu?
