Odpověď:

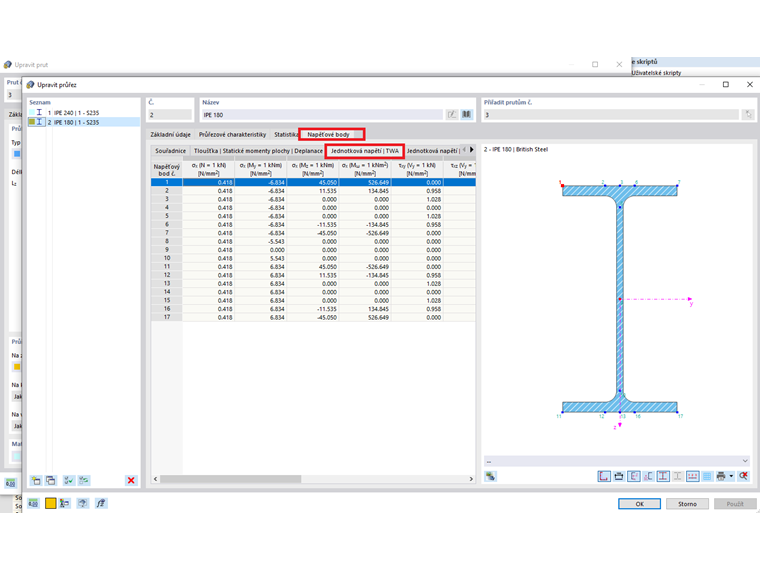

V databázi průřezů lze zobrazit jednotková napětí v jednotlivých napěťových bodech průřezu. Pokud jsou známy vnitřní síly v příslušném průřezu, pak lze rychle najít vhodný průřez, aniž by bylo třeba spouštět výpočet napětí celého modelu.
Jednotková napětí
Mohu odhadnout ještě před posouzením svého modelu, jaké průřezy bych měl minimálně použít?
