Odpověď:

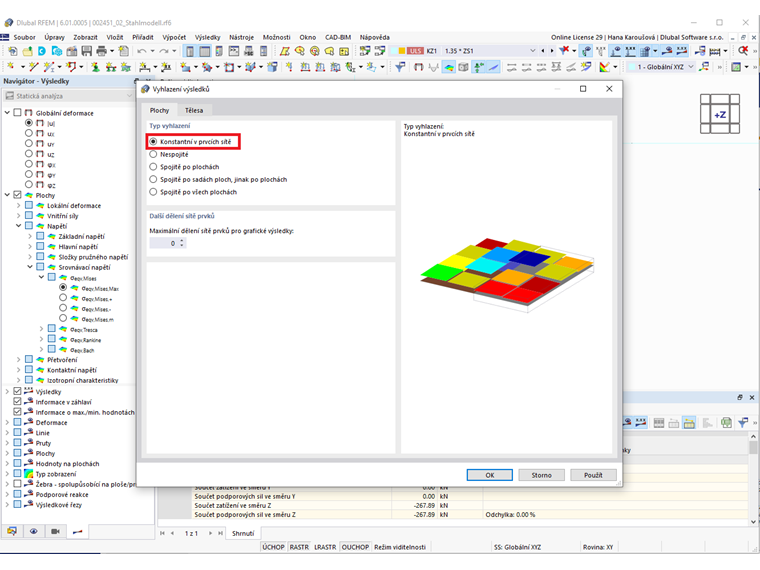

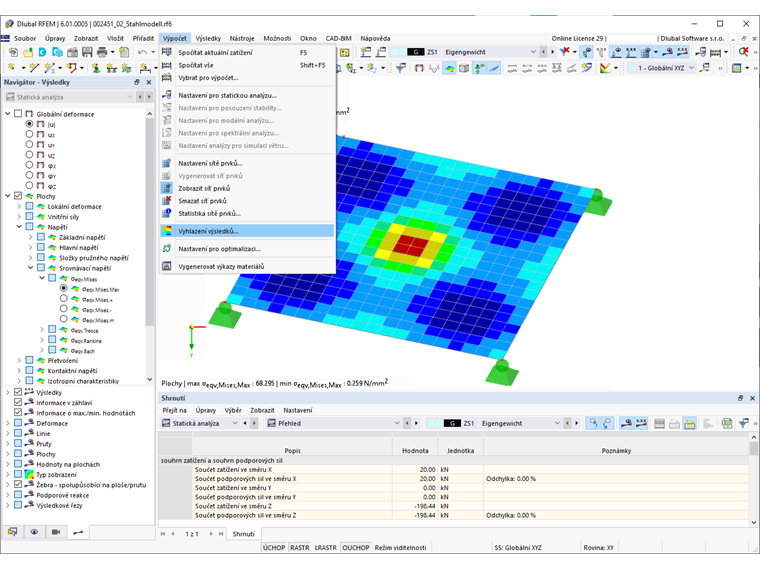

V programu RFEM 6 najdete toto nastavení v nabídce "Výpočet" pod položkou "Vyhlazení výsledků...".
Konstantní v prvcích
Kde mohu v programu RFEM 6 nastavit, aby vyšla napětí uvnitř prvků sítě konstantní?
