Odpověď:

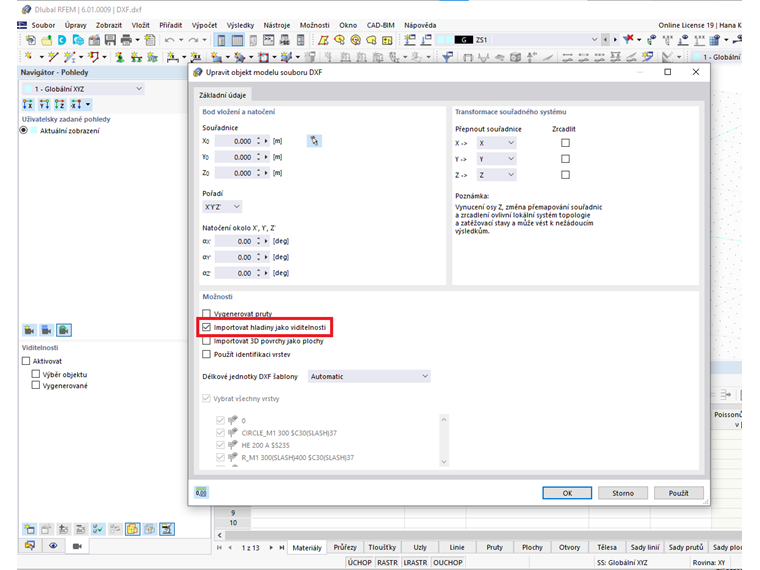

Hladiny lze importovat jako uživatelské viditelnosti. V záložce 'Základní údaje' dialogu pro import zaškrtněte políčko 'Importovat hladiny jako viditelnosti' (obrázek 1).

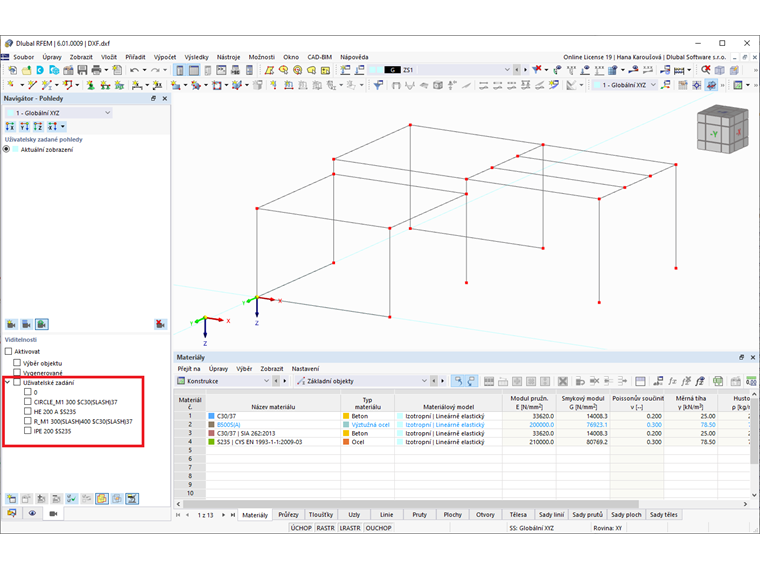

Vytvořené viditelnosti najdete v navigátoru Pohledy (obrázek 2).
Import hladiny jako viditelnosti
Je možné importovat hladiny jako viditelnost?
