Odpověď:

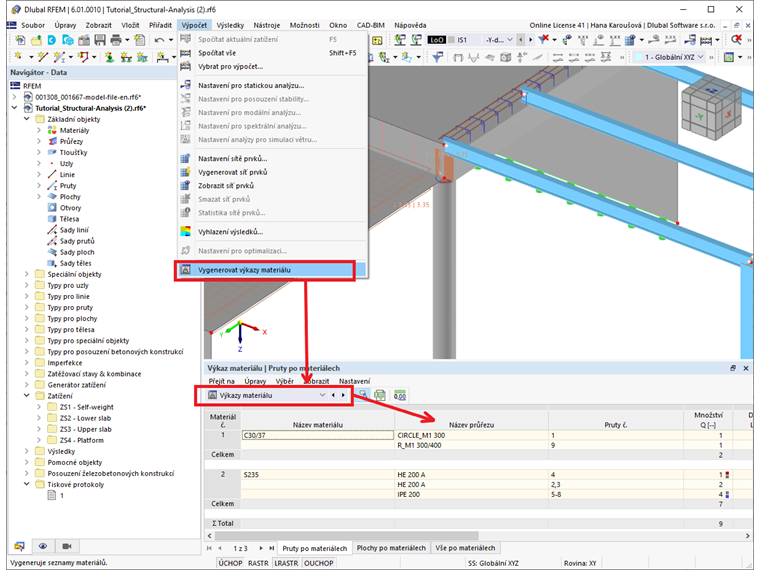

Výkazy materiálu lze z hlavního programu RFEM 6 nebo RSTAB 9 generovat následovně:
Hlavní nabídka "Výpočet" → "Vygenerovat výkazy materiálů"
Výkazy materiálu lze následně zobrazit v okně s tabulkami, viz obrázek.
