Odpověď:

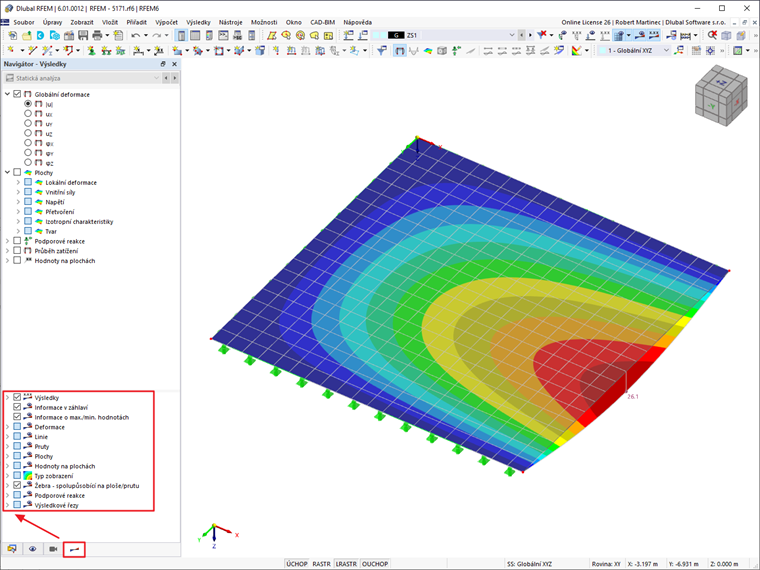

Rozšířené možnosti zobrazení výsledků lze nyní najít přímo v dolní části navigátoru Výsledky, viz obrázek.
Podle potřeby lze okno táhnutím horního okraje zvětšit nebo zmenšit.
Možnosti zobrazení pro výsledky
Kde mohu najít možnosti zobrazení pro výsledky?
V programech RFEM 5 a RSTAB 8 byly v navigátoru Zobrazit.
