Odpověď:
V takovém případě prosím zkontrolujte globální parametry výpočtu a ujistěte se, že je aktivována možnost "Aktivovat zadané změny tuhosti", viz obrázek.
Tato možnost je standardně přednastavena.

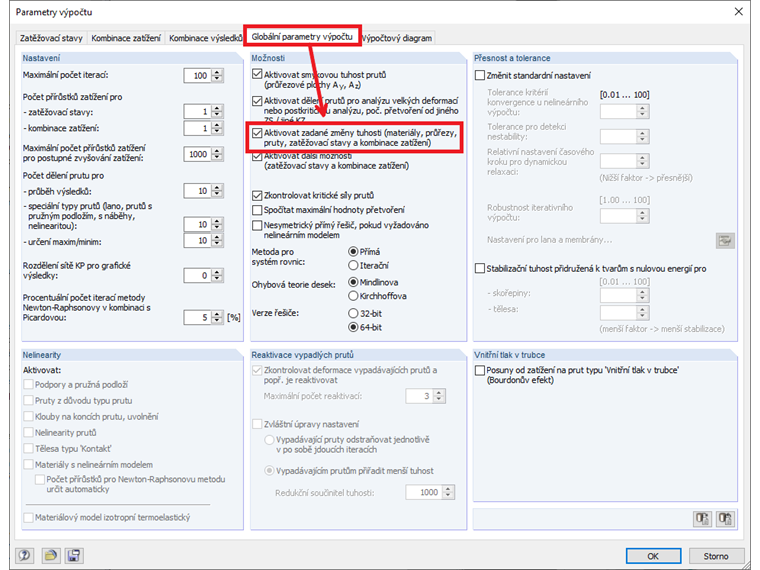

Globální parametry výpočtu: změny tuhosti
Deaktivoval jsem objekty v zatěžovacích stavech. Proč jsou stále zohledněny při výpočtu v příslušném zatěžovacím stavu?
