Odpověď:

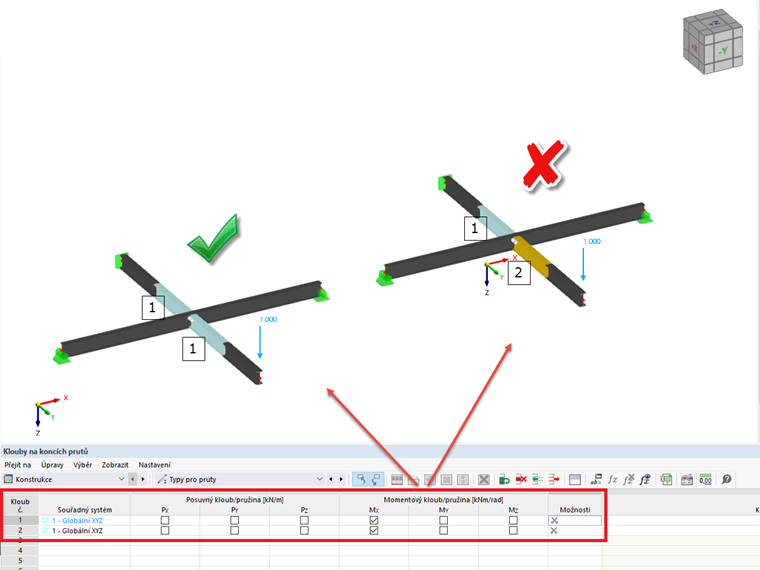

Při použití nůžkových kloubů musíte vždy dbát na to, aby u sledu prutů byly ve dvojici použity stejné klouby na konci prutu. Pokud se na sledu prutů nacházejí různé dvojice proti sobě, vzniká při výpočtu problém se stabilitou.
Nůžkový kloub
Při výpočtu souboru s několika nůžkovými klouby se zobrazí hlášení o nestabilitě. Co může být příčinou?
Autor
Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.
