Odpověď:
Jak podporové síly, tak zatížení se při výpočtu s vázaným kroucením uvažují v těžišti. Z toho plyne, že u nesymetrického průřezu dojde automaticky ke kroucení, viz obrázek.

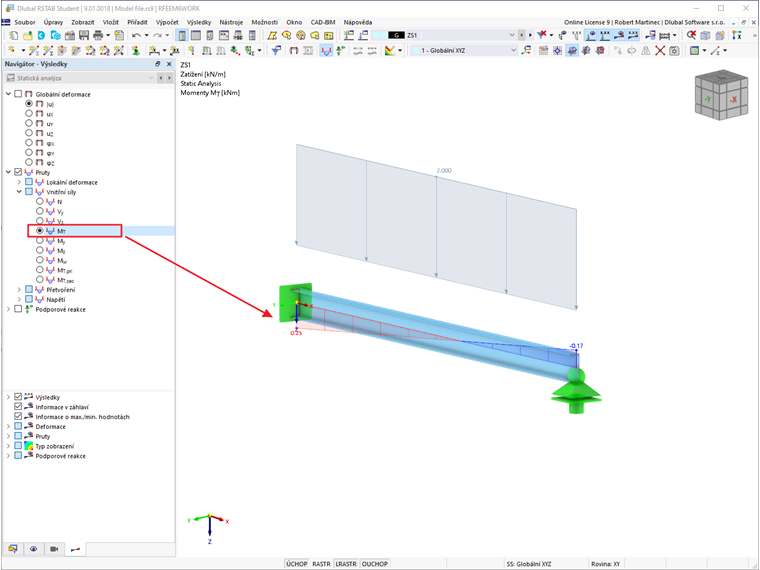

Podpory a zatížení při výpočtu s vázaným kroucením
V kterém bodě průřezu se uvažují podpory a zatížení při výpočtu vázaného kroucení?
