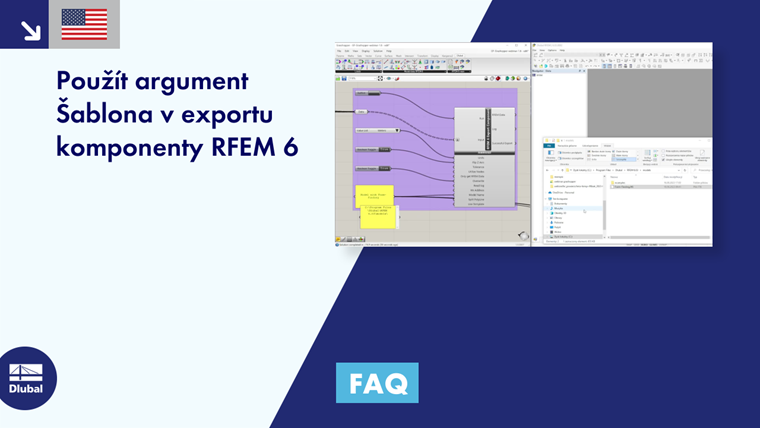

Jak mohu použít šablonu při exportu dat z programu Rhino Grasshopper do programu RFEM 6?

Jak mohu použít šablonu při exportu dat z programu Rhino Grasshopper do programu RFEM 6?
Jak mohu vytvořit nový model s aktivovaným addonem?

Odpověď:

Při vytváření algoritmu pro Rhino Grasshopper je užitečné vytvořit modely, které jsou již připraveny k výpočtu nebo posouzení.
Například při zadávání konstrukcí s membránami nebo lany nelze čerstvě vytvořený model bez addonů úspěšně spočítat.

Pro vytvoření nového modelu s aktivovanými addony je třeba vybrat možnost "Použít šablonu" v komponentě pro export do programu RFEM 6 v Grasshopperu.
Pro aktivaci je třeba zadat absolutní adresu souboru šablony programu RFEM 6.

Po připojení tohoto souboru se vytvoří nový model s použitím této šablony, což například umožňuje v modelu automaticky aktivovat addon Form-finding.

Videonávod

Autor
