Odpověď:

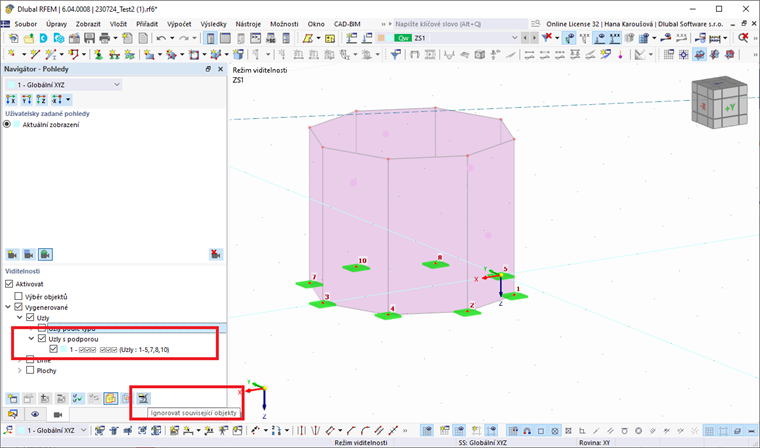

To lze rychle učinit aktivací uzlů s podporou (1) v navigátoru Pohledy a zobrazením souvisejících podpor (2).
Poté je možné aktivovat číslování (nabídka "Zobrazit" → "Zobrazit číslování").
Číslování uzlů s podporami
Jak mohu rychle vybrat uzly, které slouží jako uzlové podpory, aby bylo možné zobrazit jejich čísla?
