106x

30.4.2024

I když je v programu RFEM 6 nastavení Webové služby aktivováno, stále se mi zobrazuje chybové hlášení.

Odpověď:

Pokud je aktivováno nastavení Webové služby pro použití rozhraními programu RFEM 6 (Revit, Tekla Structures, Rhino/Grasshopper, Excel pomocí pluginu) a přesto se zobrazí chybové hlášení, postupujte následovně:

Zkontrolujte rozsah portů serveru, který rozhraní používá. Rozsah portů se musí shodovat s rozsahem portů nastaveným v možnostech programu RFEM 6.

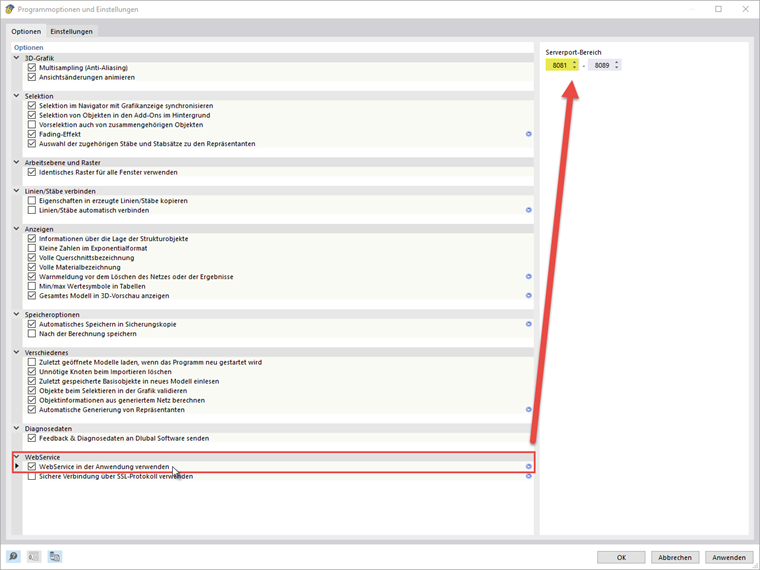

Rozsah portů serveru v programu RFEM 6

Chybové hlášení se zobrazí, pokud se standardní rozsah portů serveru (8081-8089) využívá jiným způsobem. V možnostech programu RFEM 6 nastavte jiný rozsah portů serveru; například 10001-10009.

Tento rozsah portů serveru je pak také třeba odpovídajícím způsobem upravit pro příslušné rozhraní.

Revit

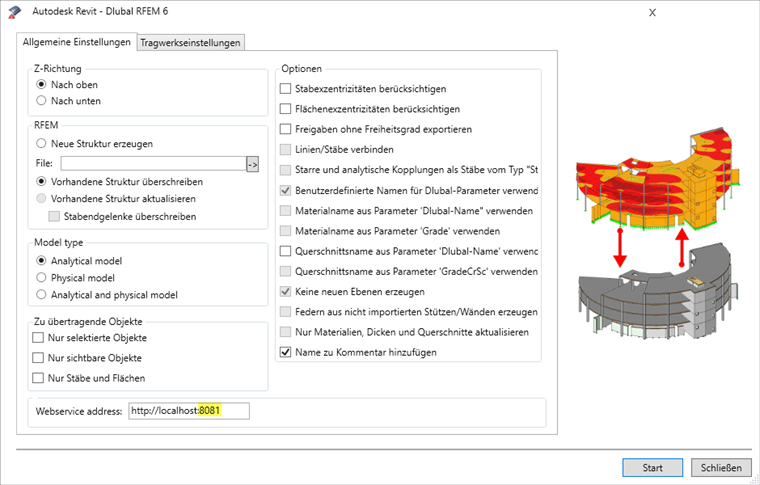

Změna rozsahu portů serveru v aplikaci Revit

Tekla Structures

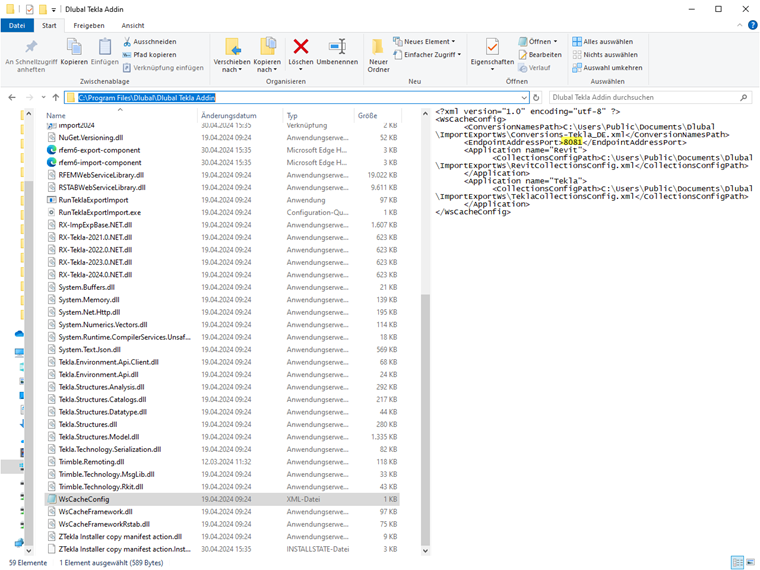

Změna rozsahu portů serveru v Tekla Structures

Rhino/Grasshopper

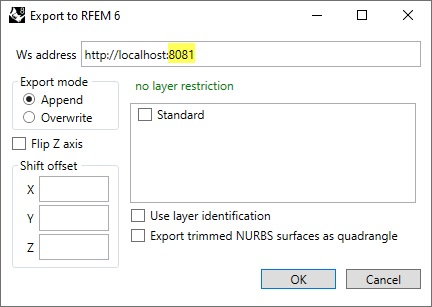

Změna rozsahu portů serveru v programu Rhino

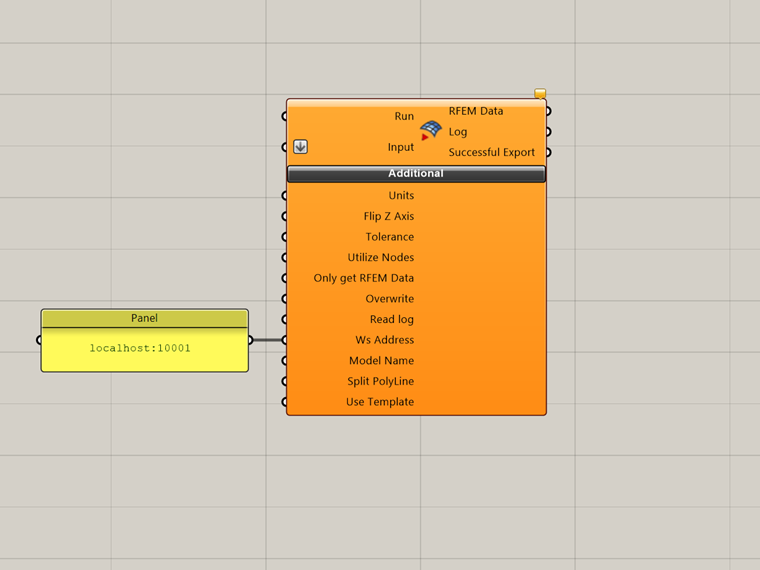

Změna rozsahu portů serveru v programu Grasshopper

Excel Plugin

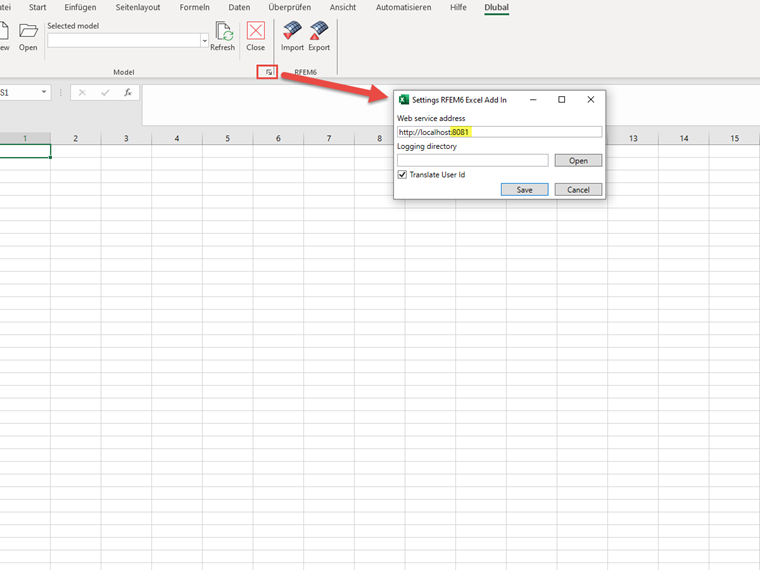

Změna rozsahu portů serveru v pluginu Excelu

Autor

Pan Sivolgin pracuje na vývoji produktů v oblasti rozhraní.
