- Posouzení na tah, tlak, ohyb, smyk a kombinované vnitřní síly
- Posouzení stability pro prostorový vzpěr a klopení
- Automatické určení kritických sil a kritického momentu pro prostorový vzpěr u obecně působících zatížení a podporových podmínek pomocí speciálního MKP programu (analýza vlastních čísel) integrovaného v modulu
- Možnost použití nespojitých příčných podpor pro nosníky
- Automatická klasifikace průřezů
- Posouzení mezního stavu použitelnosti (průhyb)
- Optimalizace průřezu.
- K dispozici je široká škála průřezů, jako jsou válcované I-profily, C-profily, obdélníkové duté profily, úhelníky, dvojité úhelníky (uspořádání pásnice na pásnici), T-profily. Svařované profily: I-profily (symetrický, asymetrický kolem hlavní osy), U-profily (symetrické kolem hlavní osy), obdélníkové duté průřezy, úhelníky, kulaté trubky a kulaté tyče
- Členěné výsledkové tabulky
- Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
- Různé možnosti filtrování a řazení výsledků, včetně seznamů výsledků po prutech, průřezech, místech x nebo po zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
- Tabulka výsledků pro štíhlosti prutů a rozhodující vnitřní síly
- Výkaz materiálu včetně údajů o hmotnosti a objemu
- Úplná integrace do programu RFEM/RSTAB
- Metrické a imperiální jednotky
RF-STEEL BS | Základní funkce
Máte nějaké otázky?
Délka: 00:01:35 min
Délka: 01:01:43 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:32 min
Funkce programu
Délka: 00:00:53 min
Délka: 01:05:28 min
Podporové podmínky nosníku namáhaného ohybem mají zásadní význam pro jeho odolnost proti klopení. Pokud je například prostý nosník podepřen příčně ve středu pole, lze zabránit vybočení tlačeného pásu a vynutit si vlastní tvar s dvěma vlnami. Tímto dodatečným opatřením se významně zvyšuje kritický moment při klopení. V přídavných modulech pro posouzení prutů je možné ve vstupním okně "Mezilehlé podpory proti příčnému posunutí" zadat na prutu různé typy příčných podpor.
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-22 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
Addon Posouzení ocelových konstrukcí v programu RFEM 6 nyní nabízí možnost provádět seizmické posouzení podle AISC 341-16 a AISC 341-22. V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-16 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
- Posouzení na tah, tlak, ohyb, smyk a kombinované vnitřní síly
- Posouzení stability pro prostorový vzpěr a klopení
- Automatické určení kritických sil a kritického momentu pro prostorový vzpěr u obecně působících zatížení a podporových podmínek pomocí speciálního MKP programu (analýza vlastních čísel) integrovaného v modulu
- Možnost použití nespojitých příčných podpor pro nosníky
- Automatická klasifikace průřezů
- Posouzení mezního stavu použitelnosti (průhyb)
- Optimalizace průřezu.
- K dispozici je široká škála průřezů, jako jsou válcované I-profily, C-profily, obdélníkové duté profily, úhelníky, dvojité úhelníky (uspořádání pásnice na pásnici), T-profily. Svařované profily: I-profily (symetrický, asymetrický kolem hlavní osy), U-profily (symetrické kolem hlavní osy), obdélníkové duté průřezy, úhelníky, kulaté trubky a kulaté tyče
- Členěné výsledkové tabulky
- Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
- Různé možnosti filtrování a řazení výsledků, včetně seznamů výsledků po prutech, průřezech, místech x nebo po zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
- Tabulka výsledků pro štíhlosti prutů a rozhodující vnitřní síly
- Výkaz materiálu včetně údajů o hmotnosti a objemu
- Úplná integrace do programu RFEM/RSTAB
- Metrické a imperiální jednotky
První tabulka výsledků zobrazuje maximální využití a odpovídající využití pro každý posuzovaný zatěžovací stav (kombinaci zatížení/výsledků).
Další tabulky výsledků zahrnují všechny podrobné výsledky, seřazené podle různých kritérií a rozbalovací stromové nabídky se všemi detaily posouzení. Všechny mezivýsledky podél prutů lze zobrazit na libovolném místě. Takto lze snadno vysledovat, jakým způsobem probíhala jednotlivá posouzení v modulu.
Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Obsah protokolu i požadovaný rozsah výstupních dat pro jednotlivá posouzení lze podrobně nastavit.
Údaje o materiálu, zatíženích a kombinacích zatížení je třeba zadat v programu RFEM/RSTAB v souladu s koncepcí posouzení podle BS 5950 (resp. Eurokódu). Databáze materiálů v programu RFEM/RSTAB již obsahuje příslušné materiály pro BS 5950 a Eurokód.
Program RFEM/RSTAB umožňuje automaticky vytvářet odpovídající kombinace zatížení podle NS 5950 (případně podle Eurokódu). Všechny kombinace lze také vytvořit ručně v programu RFEM/RSTAB. Přídavný modul RF-/STEEL BS vyžaduje posouzení prutů a sad prutů, zatěžovacích stavů, kombinací zatížení a kombinací výsledků.

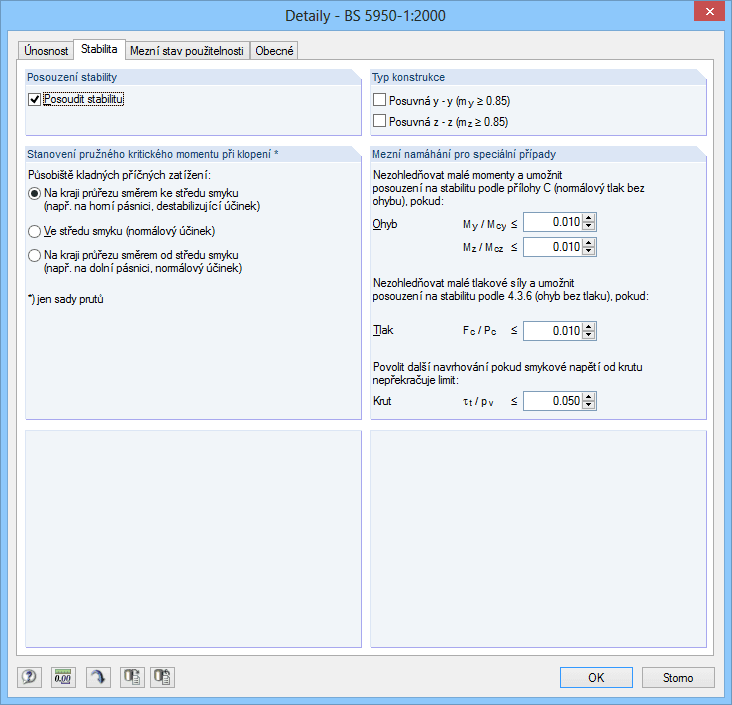

V dalších krocích je možné upravit původní nastavení pro mezilehlé podpory proti příčnému posunutí a vzpěrné délky. V případě sledu prutů je možné definovat individuální podporové podmínky a excentricity každého vnitřního uzlu jednotlivých prutů. Speciální nástroj MKP pak stanoví kritická zatížení a momenty potřebné pro posouzení stability v těchto situacích.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
