- Posouzení prutů a sad prutů na tah, tlak, ohyb, smyk, kombinované vnitřní síly a kroucení
- Stabilitní analýza pro vzpěr a klopení
- Automatické určení kritických sil a kritického momentu pro prostorový vzpěr u obecně působících zatížení a podporových podmínek pomocí speciálního MKP programu (analýza vlastních čísel) integrovaného v modulu
- Alternativní analytický výpočet kritického momentu pro prostorový vzpěr ve standardních situacích
- Volitelné použití příčných podpor jednotlivých nosníků a sledu prutů
- Automatická klasifikace průřezů (kompaktní, nekompaktní a štíhlé)
- Posouzení mezního stavu použitelnosti (průhyb)
- Optimalizace průřezu
- Široká škála dostupných průřezů, jako jsou válcované I-profily, U-profily, T-profily, úhelníky, obdélníkové a kruhové duté profily, kulaté tyče, symetrické, nesymetrické, parametrické I-, T-profily a úhelníky, a uživatelsky definované průřezy z programu SHAPE-THIN
- Přehledně uspořádané vstupní tabulky a tabulky výsledků
- Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
- Různé možnosti filtrování a uspořádání výsledků, včetně výsledků seřazených po prutech, po průřezech, po místech x nebo zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
- Tabulka výsledků pro štíhlosti prutů a rozhodující vnitřní síly
- Výkaz materiálu včetně údajů o hmotnosti a objemu
- Úplná integrace do programu RFEM/RSTAB
- Metrické a imperiální jednotky
RF-/STEEL AS | Základní funkce

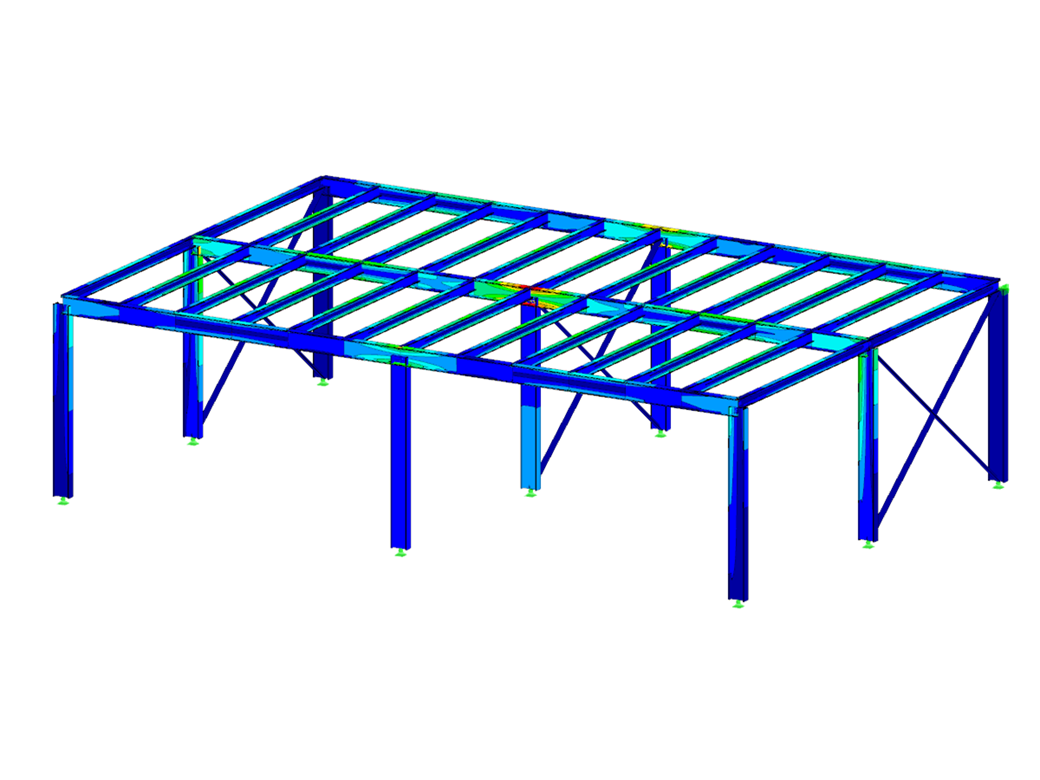

_(2)_(1).png?mw=1024&hash=ed67cf492a6214a737cf416b358242cedd959ab6)
