- Posouzení na tah, tlak, ohyb, smyk a kombinované vnitřní síly
- Posouzení stability pro prostorový vzpěr a klopení
- Automatické stanovení součinitelů stability podle příloh E, F a G.
- Možnost použití nespojitých příčných podpor pro nosníky
- Automatická kontrola štíhlosti pro části průřezu namaháné tlakem
- Posouzení mezního stavu použitelnosti (průhyb)
- Optimalizace průřezu.
- K dispozici je široká škála průřezů, jako jsou válcované I-profily, U-profily, obdélníkové duté profily, úhelníky, T-profily. Svařované profily: I-profily (symetrický, asymetrický kolem hlavní osy), U-profily (symetrické kolem hlavní osy), obdélníkové duté průřezy, úhelníky, kulaté trubky a kulaté tyče
- Členěné výsledkové tabulky
- Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
- Různé možnosti filtrování a řazení výsledků, včetně seznamů výsledků po prutech, průřezech, místech x nebo po zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
- Tabulka výsledků pro štíhlosti prutů a rozhodující vnitřní síly
- Výkaz materiálu včetně údajů o hmotnosti a objemu
- Úplná integrace do programu RFEM/RSTAB
RF-/STEEL SP | Základní funkce
Máte nějaké otázky?
Délka: 00:01:35 min
Délka: 01:02:00 min
Délka: 01:01:43 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:32 min
Funkce programu
Délka: 00:00:53 min
Podporové podmínky nosníku namáhaného ohybem mají zásadní význam pro jeho odolnost proti klopení. Pokud je například prostý nosník podepřen příčně ve středu pole, lze zabránit vybočení tlačeného pásu a vynutit si vlastní tvar s dvěma vlnami. Tímto dodatečným opatřením se významně zvyšuje kritický moment při klopení. V přídavných modulech pro posouzení prutů je možné ve vstupním okně "Mezilehlé podpory proti příčnému posunutí" zadat na prutu různé typy příčných podpor.
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-22 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
Addon Posouzení ocelových konstrukcí v programu RFEM 6 nyní nabízí možnost provádět seizmické posouzení podle AISC 341-16 a AISC 341-22. V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-16 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
První tabulka výsledků zobrazuje maximální využití a odpovídající využití pro každý posuzovaný zatěžovací stav (kombinaci zatížení/výsledků).
Další tabulky výsledků zahrnují všechny podrobné výsledky, seřazené podle různých kritérií a rozbalovací stromové nabídky se všemi detaily posouzení. Všechny mezivýsledky podél prutů lze zobrazit na libovolném místě. Takto lze snadno vysledovat, jakým způsobem probíhala jednotlivá posouzení v modulu.
Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Obsah protokolu i požadovaný rozsah výstupních dat pro jednotlivá posouzení lze podrobně nastavit.
Údaje o materiálu, zatíženích a kombinacích zatížení je nutné zadat v programu RFEM/RSTAB v souladu s pravidly pro navrhování podle ruské normy SP 16.13330.2017. Vhodné materiály jsou již obsaženy v databázi materiálů programu RFEM/RSTAB.
V přídavném modulu RF-/STEEL SP se vyberou pruty a sady prutů pro následné posouzení a poté zatěžovací stavy, kombinace zatížení a kombinace výsledků.

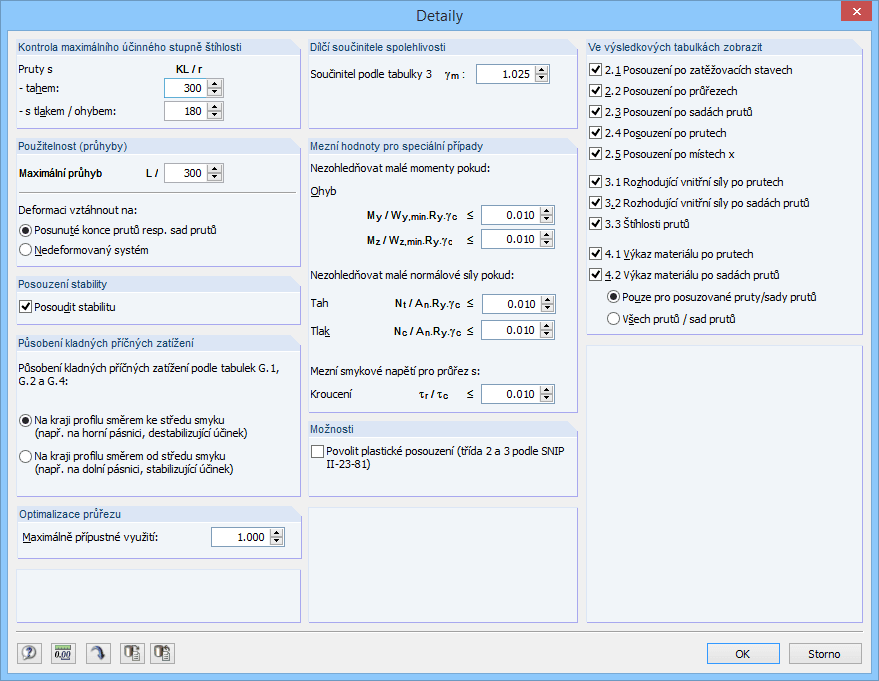

V dalších krocích je možné upravit původní nastavení pro mezilehlé podpory proti příčnému posunutí a vzpěrné délky.
- Posouzení na tah, tlak, ohyb, smyk a kombinované vnitřní síly
- Posouzení stability pro prostorový vzpěr a klopení
- Automatické stanovení součinitelů stability podle příloh E, F a G.
- Možnost použití nespojitých příčných podpor pro nosníky
- Automatická kontrola štíhlosti pro části průřezu namaháné tlakem
- Posouzení mezního stavu použitelnosti (průhyb)
- Optimalizace průřezu.
- K dispozici je široká škála průřezů, jako jsou válcované I-profily, U-profily, obdélníkové duté profily, úhelníky, T-profily. Svařované profily: I-profily (symetrický, asymetrický kolem hlavní osy), U-profily (symetrické kolem hlavní osy), obdélníkové duté průřezy, úhelníky, kulaté trubky a kulaté tyče
- Členěné výsledkové tabulky
- Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
- Různé možnosti filtrování a řazení výsledků, včetně seznamů výsledků po prutech, průřezech, místech x nebo po zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
- Tabulka výsledků pro štíhlosti prutů a rozhodující vnitřní síly
- Výkaz materiálu včetně údajů o hmotnosti a objemu
- Úplná integrace do programu RFEM/RSTAB
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
Jak mohu v programu RFEM 6 zadat plastický kloub?
Jak mohu vyměňovat data mezi programy RFEM 6 / RSTAB 9 a IDEA StatiCa?
Jak mohu v programu RFEM 6 nebo RSTAB 9 vygenerovat plošné zatížení na pruty pomocí buněk?
V rámci addonu Posouzení ocelových konstrukcí jsem nastavil okrajové podmínky, tak aby byla pásnice I nosníku držena proti horizontálnímu posunu. Poté jsem spočítal součinitele kritického zatížení pomoci addonu Stabilita konstrukce, ale na hodnotě součinitele kritického zatížení se podepření neprojevilo. Čím to je?
Mohu odhadnout ještě před posouzením svého modelu, jaké průřezy bych měl minimálně použít?
Jak mohu v přídavném modulu RF-/JOINTS Steel - Column Base vybrat jako smykovou zarážku trubku?
