- Posouzení na tah, tlak, ohyb, smyk a kombinované vnitřní síly
- Posouzení stability pro prostorový vzpěr a klopení
- Automatické stanovení kritických sil a kritických momentů při boulení pro obecná zatížení a podporové podmínky pomocí speciálního MKP programu (analýza vlastních čísel) integrovaného v modulu
- Možnost použití nespojitých příčných podpor pro nosníky
- Automatická klasifikace průřezů
- Posouzení deformací (použitelnosti)
- Optimalizace průřezu
- K dispozici je široká škála průřezů, jako jsou válcované I-profily, C-profily, obdélníkové duté profily, úhelníky, dvojité úhelníky (uspořádání pásnice na pásnici), T-profily. Svařované profily: Profily I (symetrické a nesymetrické okolo hlavní osy), U-profily (symetrické okolo hlavní osy), obdélníkové duté profily (symetrické a nesymetrické okolo hlavní osy), úhelníky, kulaté trubky a kulaté tyče
- Členěné výsledkové tabulky
- Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
- Různé možnosti filtrování a řazení výsledků, včetně seznamů výsledků po prutech, průřezech, místech x nebo po zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
- Tabulka výsledků pro štíhlost prutů a rozhodující vnitřní síly
- Výkaz materiálu se specifikacemi hmotnosti a tělesa
- Úplná integrace do programu RFEM/RSTAB

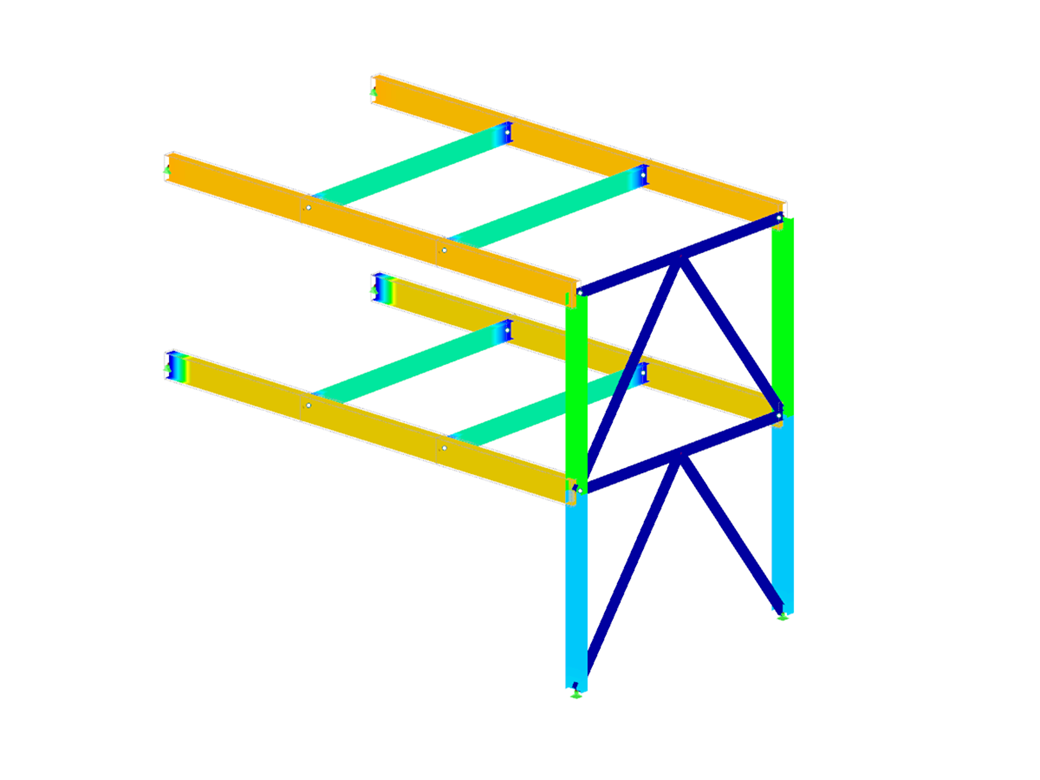

RF-/STEEL HK | Základní funkce
Máte nějaké otázky?
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:55 min
Funkce programu
Délka: 00:00:35 min
Délka: 00:00:00 min
Délka: 00:02:35 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:32 min
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-22 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
Addon Posouzení ocelových konstrukcí v programu RFEM 6 nyní nabízí možnost provádět seizmické posouzení podle AISC 341-16 a AISC 341-22. V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-16 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
V addonu Posouzení ocelových konstrukcí programu RFEM 6 je nyní možné posouzení momentových rámů podle AISC 341-16. Výsledek seizmického posouzení je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje. V tomto příspěvku se budeme zabývat požadovanou pevností spoje. Uvedeme zde příklad porovnání výsledků programu RFEM a manuálu pro seizmickou analýzu AISC [2].
- Posouzení na tah, tlak, ohyb, smyk a kombinované vnitřní síly
- Posouzení stability pro prostorový vzpěr a klopení
- Automatické stanovení kritických sil a kritických momentů při boulení pro obecná zatížení a podporové podmínky pomocí speciálního MKP programu (analýza vlastních čísel) integrovaného v modulu
- Možnost použití nespojitých příčných podpor pro nosníky
- Automatická klasifikace průřezů
- Posouzení deformací (použitelnosti)
- Optimalizace průřezu
- K dispozici je široká škála průřezů, jako jsou válcované I-profily, C-profily, obdélníkové duté profily, úhelníky, dvojité úhelníky (uspořádání pásnice na pásnici), T-profily. Svařované profily: Profily I (symetrické a nesymetrické okolo hlavní osy), U-profily (symetrické okolo hlavní osy), obdélníkové duté profily (symetrické a nesymetrické okolo hlavní osy), úhelníky, kulaté trubky a kulaté tyče
- Členěné výsledkové tabulky
- Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
- Různé možnosti filtrování a řazení výsledků, včetně seznamů výsledků po prutech, průřezech, místech x nebo po zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
- Tabulka výsledků pro štíhlost prutů a rozhodující vnitřní síly
- Výkaz materiálu se specifikacemi hmotnosti a tělesa
- Úplná integrace do programu RFEM/RSTAB
V prvním okně se zobrazí maximální využití včetně příslušného posouzení pro každý posuzovaný zatěžovací stav, kombinaci zatížení nebo kombinaci výsledků.
V ostatních tabulkách výsledků se zobrazí všechny podrobné výsledky seřazené podle určitého subjektu v rozbalovacích stromových nabídkách. Všechny mezivýsledky podél prutů lze zobrazit na libovolném místě. Tímto způsobem lze snadno zjistit, jak modul provedl jednotlivá posouzení.
Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Obsah a rozsah protokolu lze vybrat pro jednotlivá posouzení.
Údaje o materiálu, zatíženích a kombinacích zatížení je třeba v programu RFEM/RSTAB zadat v souladu s pravidly pro navrhování konstrukcí z oceli 2011 (Buildings Department - Hongkong).
V přídavném modulu RF-/STEEL HK je třeba posoudit pruty a sady prutů, zatěžovací stavy, kombinace zatížení a kombinace výsledků. V následujících vstupních tabulkách lze upravit přednastavené hodnoty příčných mezilehlých podpor a vzpěrných délek.
V případě sledu prutů je možné definovat individuální podporové podmínky a excentricity každého vnitřního uzlu jednotlivých prutů. Speciální nástroj MKP pak stanoví kritická zatížení a momenty potřebné pro posouzení stability v těchto situacích.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
Jak mohu v programu RFEM 6 zadat plastický kloub?
Jak mohu vyměňovat data mezi programy RFEM 6 / RSTAB 9 a IDEA StatiCa?
Jak mohu v programu RFEM 6 nebo RSTAB 9 vygenerovat plošné zatížení na pruty pomocí buněk?
V rámci addonu Posouzení ocelových konstrukcí jsem nastavil okrajové podmínky, tak aby byla pásnice I nosníku držena proti horizontálnímu posunu. Poté jsem spočítal součinitele kritického zatížení pomoci addonu Stabilita konstrukce, ale na hodnotě součinitele kritického zatížení se podepření neprojevilo. Čím to je?
Kde najdu v programu RFEM nebo RSTAB své zákaznické číslo?
Jak lze v programu RFEM 6 při form-findingu definovat dočasné podpory?
