Práce s RF-/STEEL HK

Údaje o materiálu, zatíženích a kombinacích zatížení je třeba v programu RFEM/RSTAB zadat v souladu s pravidly pro navrhování konstrukcí z oceli 2011 (Buildings Department - Hongkong).

V přídavném modulu RF-/STEEL HK je třeba posoudit pruty a sady prutů, zatěžovací stavy, kombinace zatížení a kombinace výsledků. V následujících vstupních tabulkách lze upravit přednastavené hodnoty příčných mezilehlých podpor a vzpěrných délek.

V případě sledu prutů je možné definovat individuální podporové podmínky a excentricity každého vnitřního uzlu jednotlivých prutů. Speciální nástroj MKP pak stanoví kritická zatížení a momenty potřebné pro posouzení stability v těchto situacích.

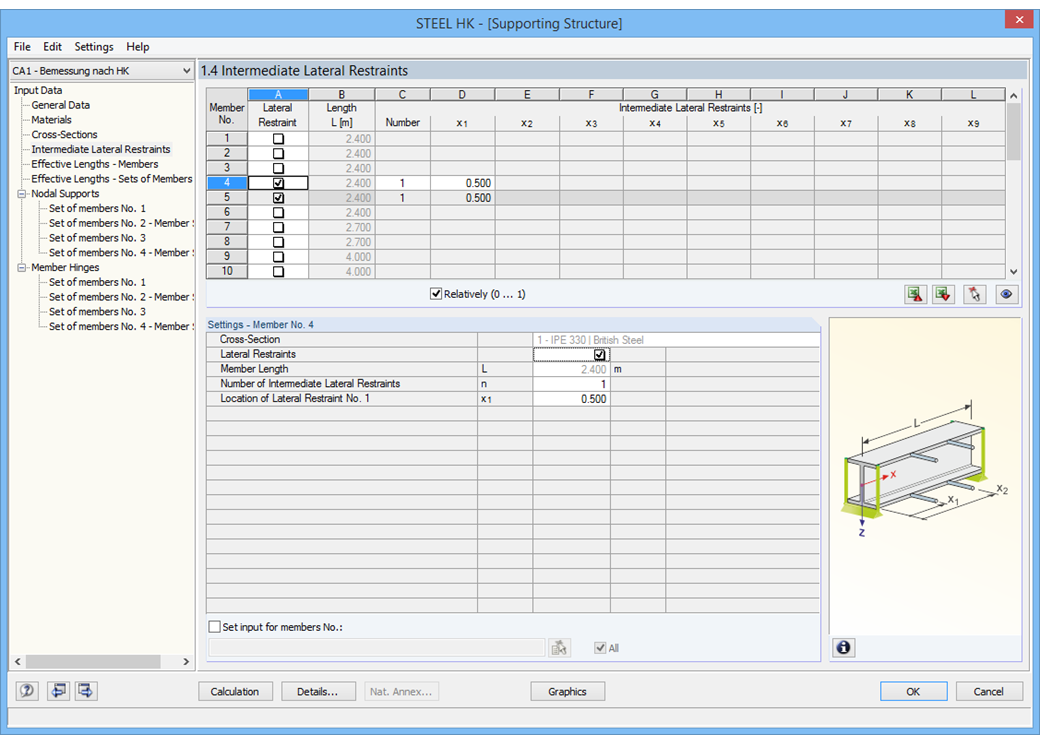

Seitliche Lagerungen
