RF-/STEEL HK | Výsledky

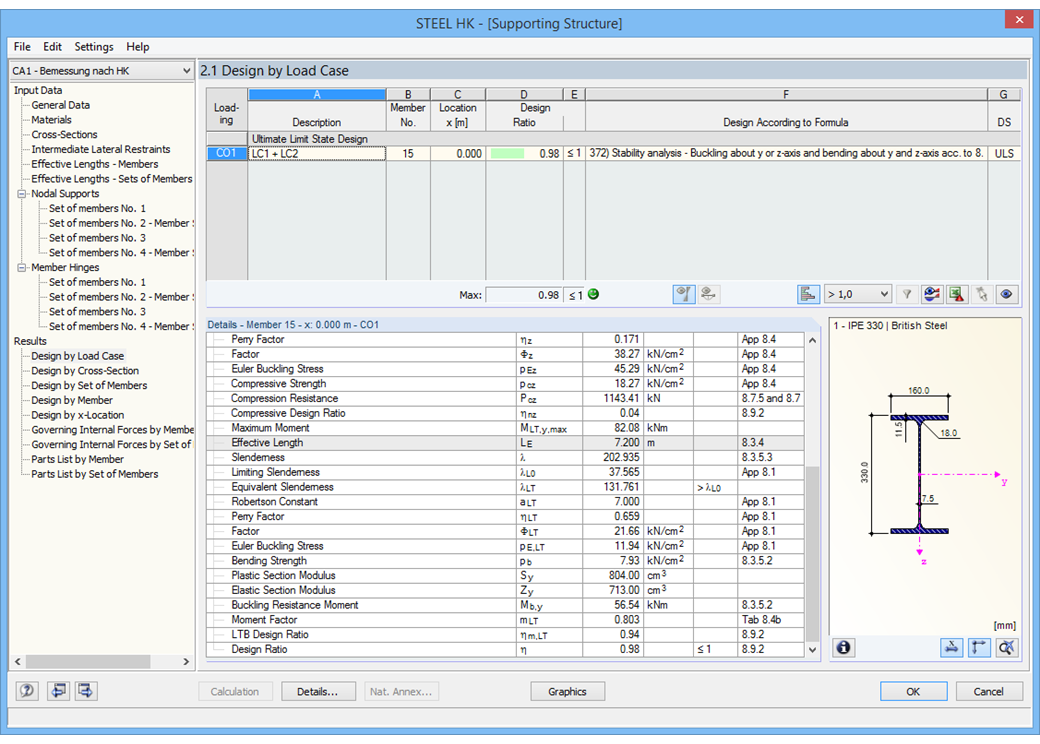

V prvním okně se zobrazí maximální využití včetně příslušného posouzení pro každý posuzovaný zatěžovací stav, kombinaci zatížení nebo kombinaci výsledků.

V ostatních tabulkách výsledků se zobrazí všechny podrobné výsledky seřazené podle určitého subjektu v rozbalovacích stromových nabídkách. Všechny mezivýsledky podél prutů lze zobrazit na libovolném místě. Tímto způsobem lze snadno zjistit, jak modul provedl jednotlivá posouzení.

Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Obsah a rozsah protokolu lze vybrat pro jednotlivá posouzení.
