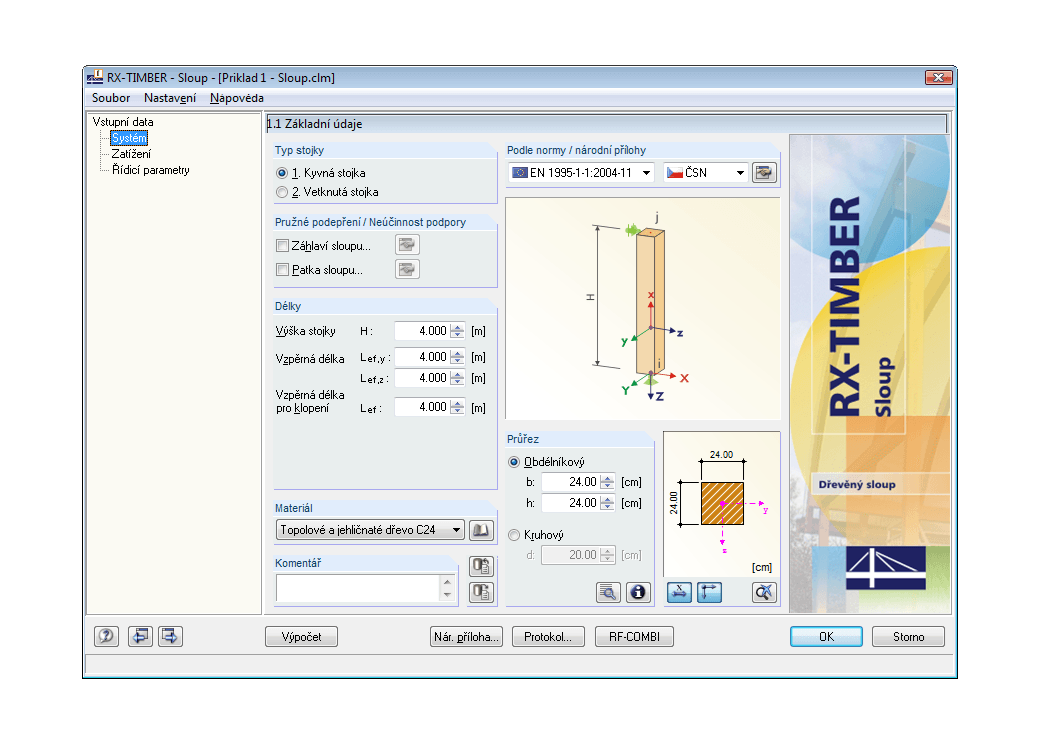

RX -TIMBER Column posuzuje kyvné sloupy (volitelně s pružným podepřením hlavice nebo patky) a konzoly (volitelně s pružným uložením patky).
K dispozici jsou přitom kruhové a obdélníkové průřezy.
RX-TIMBER Column | Posouzení dřevěných sloupů
Máte nějaké otázky?
Délka: 00:00:56 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Databáze znalostí
Délka: 00:04:05 min
Délka: 00:50:13 min
Délka: 00:02:37 min
Funkce programu
Délka: 00:00:33 min
Pro použitelnost konstrukce nesmí deformace překročit určité mezní hodnoty. Příklad ukazuje, jak lze posoudit průhyb prutů pomocí addonů pro posouzení.
Nová generace programů RFEM nabízí možnost provést posouzení stability sedlových prutů metodou náhradního prutu. Posouzení touto metodou lze provést, pokud jsou u nosníků s proměnným průřezem dodrženy požadavky normy DIN 1052, oddíl E8.4.2. V odborné literatuře je tato metoda převzata také pro Eurokód 5. V tomto příspěvku si ukážeme, jak použít metodu náhradního prutu u sedlového střešního nosníku.
V přídavných modulech RF-/TIMBER Pro, RF-/TIMBER AWC a RF-/TIMBER CSA je možné zohlednit výslednou deformaci prutu nebo sady prutů. Kromě lokálních směrů y a z máte k dispozici možnost "R". Tak může být porovnán celkový průhyb nosníku s mezní hodnotou zadanou v normě.
Pro přehledné zobrazení hodnot výsledků je možné použít různá nastavení. Některé uživatele například ruší bílé pozadí v textových bublinách. Pozadí můžete upravit v "Nastavení zobrazení" pomocí Průhlednosti a Barvy pozadí.
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
Věděli jste, že...? V návrhových podporách můžete nyní pro posouzení 'Tlak kolmo k vláknům' definovat celozávitové vruty jako výztužné prvky na příčný tlak. Vruty se kontrolují na vtlačení a vybočení.
Kromě toho se posuzuje únosnost příčného tlaku v rovině špičky vrutu. Úhel rozložení zatížení můžete zohlednit lineárně pod 45° nebo nelineárně (podle Bejtka I., Verstärkung von Bauteilen aus Holz mit Vollgewindeschrauben, Universität Karlsruhe (TH), 2005).
V programech RFEM a RSTAB lze posuzovat pruty s typem materiálu 'Vrstvené dřevo'. K dispozici jsou materiály následujících výrobců:
- Pollmeier (Baubuche)
- Metsä (Kerto LVL)
- STEICO
- Stora Enso
V konfiguraci pro únosnost můžete pro zvýšení pevnosti zohlednit odpovídajícím způsobem součinitele pevnosti. Součinitele, které pevnost redukují, se bez ohledu na to automaticky zohlední. Vyzkoušejte sami!
K názornému videu
V addonu Posouzení dřevěných konstrukcí pro RFEM můžete posuzovat nejen pruty, ale také plochy podle Eurokódu 5, SIA 265 (švýcarské normy), CSA O86 (kanadské normy) nebo ANSI/AWC NDS (normy USA), např. křížem lepené dřevo, lepené lamelové dřevo, jehličnaté dřevo, materiály na bázi dřeva atd.
K názornému videu
Jaké programy Dlubal doporučujete pro statické výpočty a posouzení zejména dřevěných konstrukcí?
Jaké programy potřebuji pro laminátové a sendvičové konstrukce nebo křížem lepené dřevo (CLT)?
S jakými programy Dlubal mohu počítat a posuzovat dřevěné konstrukce?
Jak mohu efektivně definovat liniové klouby na více plochách?
Proč nemohu při definování vrstev zadat natočení?
Jak mohu v programu RFEM 6 vytvořit imperfekci na základě vlastního tvaru?
![Vizualizace sportovní haly (© [pfitzner moorkens] architekten)](/cs/webimage/033955/3375340/20200311140016_lg.jpg?mw=350&hash=7018bbb7c0e241e2a5bad9ffed33be42f2b801e1)
.jpg.jpg?mw=350&hash=95cdc2da78debd6bc1f523f80e935deb0e31dfe4)
.png?mw=350&hash=f2446d65fd4147557356c314f9fd8b1f6d59469b)
