RF-/JOINTS Timber - Timber to Timber | Výsledky

Nejdříve se rozhodující posouzení styčníků uspořádají do skupin a zobrazí se v prvním okně výsledků se základní geometrií styčníku. V ostatních tabulkách výsledků se zobrazí všechny základní detaily posouzení.

Rozměry, materiálové charakteristiky a svary důležité pro konstrukci spoje se okamžitě zobrazí a lze je přímo vytisknout. Podobně je možný export do souboru DXF. Spoje lze vizualizovat v přídavném modulu RF-/JOINTS Timber - Timber to Timber nebo přímo na RFEM/RSTAB modelu.

Všechny obrázky lze zahrnout do tiskového protokolu programu RFEM/RSTAB nebo přímo vytisknout. Díky přizpůsobenému výstupu je možná optimální vizuální kontrola již ve fázi návrhu.

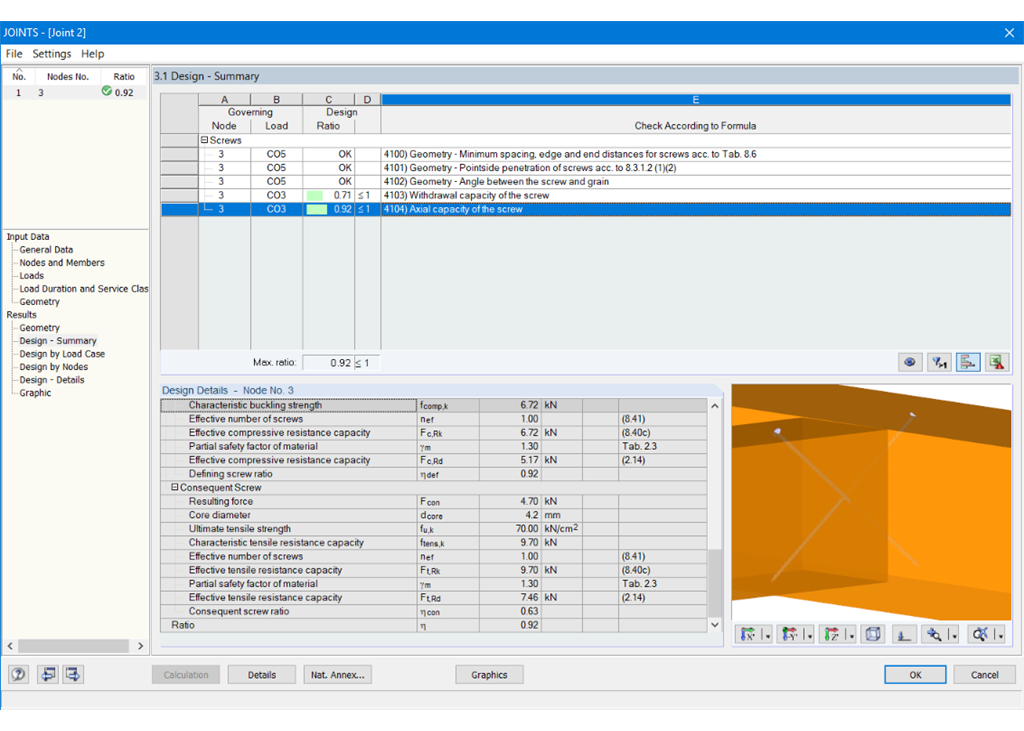

Ergebnisausgabe in Tabellenform
