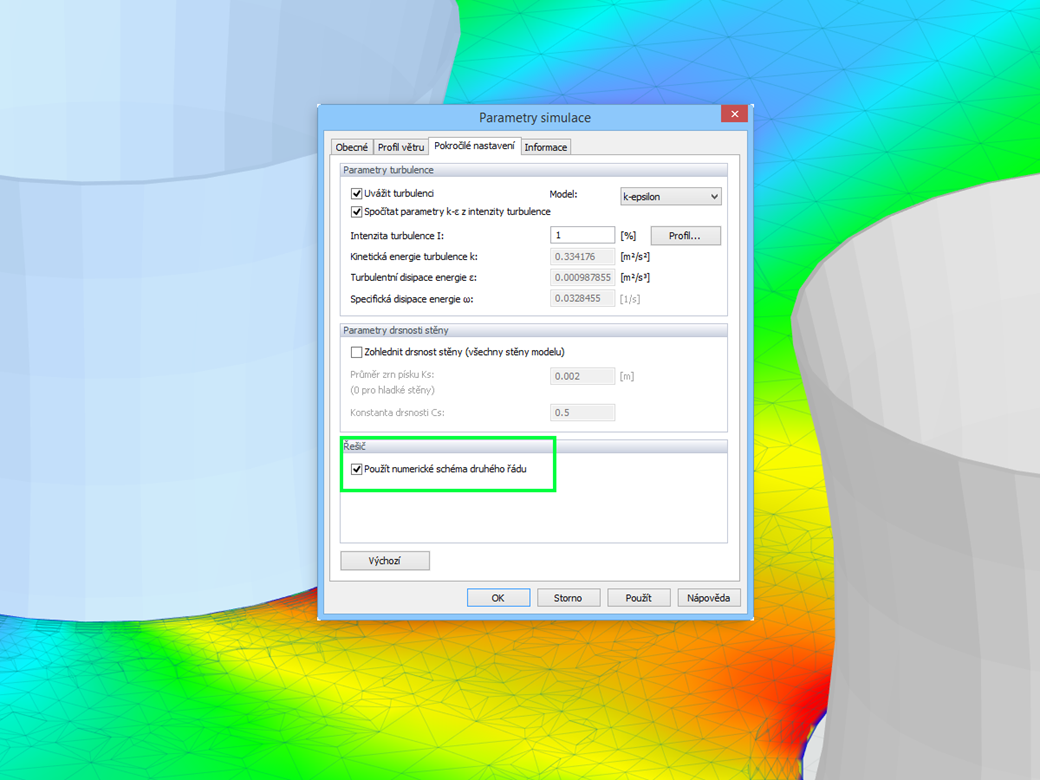

Pro objemový prostor v programu RWIND Simulation lze použít numerické schéma druhého řádu pro diskretizaci mezi buňkami.
Tato rozšířená metoda zpravidla vede k přesnějším výsledkům i přes horší konvergenční chování.
